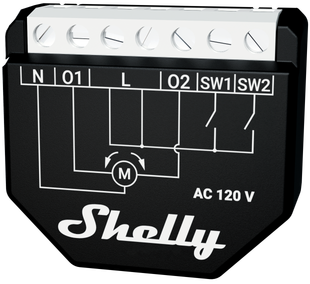

Контролира позицията на щорите, ролките, сенниците, венецките щори и др.

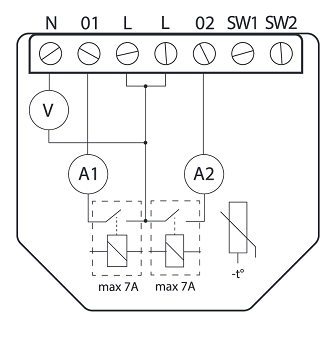

Включвайки изход O1, моторът ще започне да движи щората нагоре, включвайки изход O2, моторът ще започне да движи щората надолу. Устройството измерва консумацията на енергия на свързания мотор. Когато щората бъде спряна от крайния превключвател на мотора (в крайна горна или долна позиция), устройството ще разпознае това, защото измерената консумация на мощност ще спадне до нула или до много ниска стойност. Когато щората бъде спряна от крайния превключвател на мотора (в крайна горна или долна позиция), или от устройството, което определя, че е достигната крайна позиция (горна или долна) на базата на време, изход O1 или O2 трябва да се изключи, дори ако превключвателят, свързан към SW1 или SW2, е активен. Времето за движение в която и да е посока е ограничено до максимум 2 X времето за движение нагоре/надолу. Пример. Ако времето за движение нагоре е 10s, моторът не може да бъде захранван за повече от 20s!

Устройството никога не трябва да управлява двата фази на свързания мотор в същото време. Тоест изходите O1 и O2 никога не трябва да са активни в същото време, дори когато входовете SW1 и SW2 са активни в същото време или когато е получена команда Z-Wave, че Q1 и Q2 трябва да са активни в същото време.
Препоръчва се да се използват само слепи мотори с електронни или механични крайни превключватели. Крайният превключвател на мотора трябва да бъде настроен правилно преди свързването на Устройството към мотора.

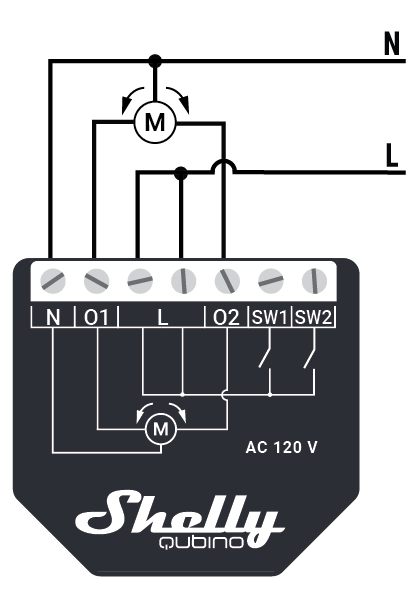

Затвор - Превключвател/бутон, свързан към входните терминали SW1 и SW2

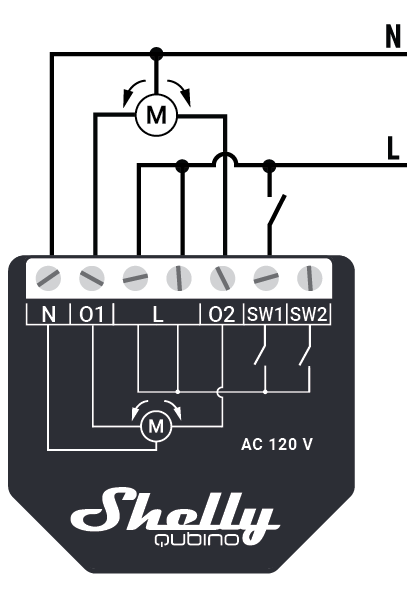

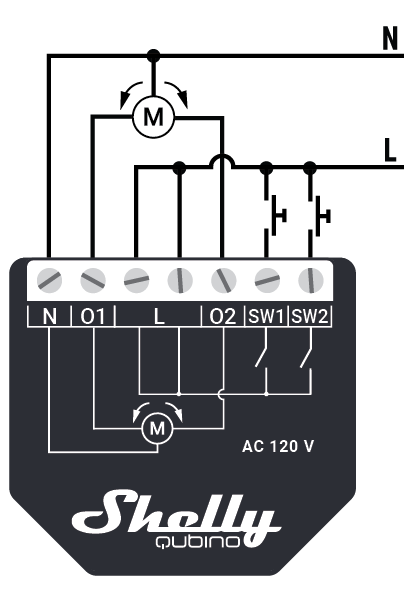

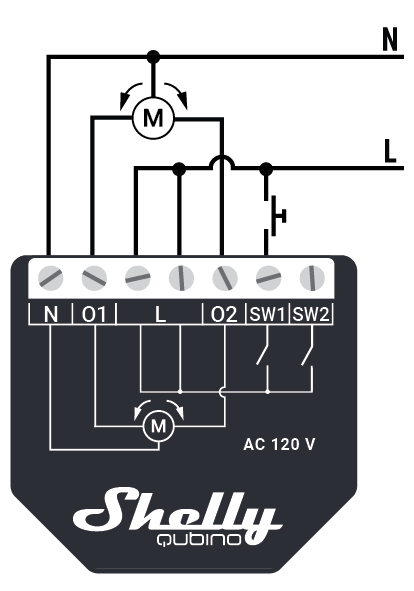

Поддържан превключвател/бутон за входни терминали SW1 и SW2

· ключ с горна, долна и неутрална позиция

· бутон с горни и долни полюси и с нормална позиция в неутрално (без сигнал)

По подразбиране входовете са определени като бутони. SW1 и SW2 трябва да бъдат определени или и двата като превключватели, или и двата като бутони. Това може да бъде променено чрез Параметър № 5.

Направления на превключвателя/бутон, свързани с:

• SW1 се използва за Нагоре (Отворено) команда, контролираща изход O1 (Нагоре)

• SW2 се използва за Надолу (Затвори) команда, контролираща изход O2 (Надолу)

• В случай че и SW1, и SW2 са активни едновременно, изходите O1 и O2 са изключени.

Бутон SW1 или SW2 - Еднократно натискане

Едно натискане на бутона е натискане, което продължава по-малко от 0,5 секунди. Едно натискане ще задейства движението на щората в избраната посока. За получените действия вижте таблицата в края на тази таблица.
Ако сляпото се движи, всяко натискане (на който и да е бутон) ще спре движението.

Бутон SW1 или SW2 - натиснете и задръжте (дълго натискане)

Натискането и задържането на бутона е натискане, което продължава повече от 0,5 секунди. Натискането и задържането ще задейства движението и наклона на щората в избраната посока, но веднага щом бутонът бъде освободен, движението ще спре. Основната цел на тази функция е да позволи прецизен контрол на наклона на венецанската щора с бутон. За получените действия вижте таблицата в края на тази таблица.

Превключете SW1 или SW2

Когато превключвателят е включен, щората започва да се движи, докато превключвателят не бъде изключен или не бъде спряна от крайния превключвател на мотора (или времеви лимит). В случай че и SW1, и SW2 са активни едновременно, изходите O1 и O2 се изключват.

Бутон SW1 или SW2 - за щори тип "венециански"

Параметър № 71 зададен на 1 – щора (с позициониране) и Параметър № 5 зададен на 0 - моментен превключвател

Общи правила:

• Едно натискане (< 0,5 секунди) инициира движението на щорите.

• Натиснете и задръжте (> 0,5 секунди), за да инициирате движението на ламелите на венецианските щори.

Натискането на бутона за по-малко от 0,5 секунди (еднократно натискане) инициира движение.
Ако венецианската щора се движи, всяко натискане (на който и да е бутон) ще спре движението.

Държането на бутона натиснат повече от 0,5 секунди (натиснете и задръжте) инициира въртенето на щранговете (от 0 до 100% или обратно), докато бутонът не бъде освободен или не бъде достигната крайната позиция на въртене. Времето за въртене е определено от Параметър № 72.

Сключете SW1 или SW2 - за щори тип "венециански"

За венецански щори се препоръчват бутони!
Параметър № 71 зададен на 1 – Венецианска щора (с позициониране) и Параметър № 5 зададен на 1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ)

Когато превключвателят е натиснат, се инициира движение, докато превключвателят не бъде натиснат отново, за да бъде в противоположна позиция (да промени състоянието) или когато се достигне крайният превключвател.

Позициониране на ламели

За да се постигне максимална прецизност на позиционирането на ламелите, когато щората е спряна с бутон или когато се контролира от Gateway, настройките на ламелите ще извършат допълнително движение при описаните по-долу условия.
Когато ламелите са настроени на произволна междинна позиция и получат команда за различна позиция, ламелите винаги извършват движение до 100% първо и след това се връщат в зададената позиция.
Когато щората се движи, ламелите са в позиция 0%. Когато се достигне крайния превключвател или щората бъде спряна с бутон или от Gateway, ламелите извършват ротация до 100% и след това се връщат в предишната позиция (преди да започнат да се движат).

Когато щората се движи, ламелите са в позиция 100%. Когато щората бъде спряна с бутон или от Gateway, ламелите се връщат в предишната позиция (преди да започнат да се движат).

Защита от прегряване

Устройството има вътрешна защита от прегряване. Ако температурата надвиши предварително зададените стойности от 80°C за повече от 5 секунди, устройството ще:

• изключи собственото си изходно

• изпратете Доклада за известия до шлюза (открито прегряване)

• LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито прегряване)

ЗАБЕЛЕЖКА: Защитата от прегряване винаги е активна и не може да бъде деактивирана.

Допълнително описание по-горе в глава Уведомление за открито прегряване.

Защита от свръхток

Устройството има вътрешна защита от свръхток. Ако токът надвиши 10A+10% (Максимален превключващ ток +10%) за повече от 5 секунди, устройството ще:

• изключи собственото си изходно

• изпраща Доклада за известия до шлюза (Открито превишение на тока)

• LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито пренапрежение)

ЗАБЕЛЕЖКА: Защитата от свръхток винаги е активна и не може да бъде деактивирана.

Допълнително описание по-горе в глава Уведомление за открито презареждане.

Защита от пренапрежение

Устройството има вътрешна защита от пренапрежение. Това е валидно за стандартно захранващо напрежение 230 V AC. Ако напрежението надвиши 240 V AC + 15% (278 V AC) за повече от 5 секунди, устройството ще:

• изключи собственото си изходно

• изпраща Доклада за Уведомление до Шлюза (Открито пренапрежение)

• LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито пренапрежение)

ЗАБЕЛЕЖКА: Защитата от пренапрежение винаги е активна и не може да бъде деактивирана.

Допълнително описание по-горе в глава Уведомление за открито пренапрежение.

Общи правила

• За да превключите между нормален и настройващ режим, натиснете бутона S веднъж.

• Солидната LED означава, че Устройството е в режим на настройка (това не важи за щепсели). Когато Устройството е в режим на настройка, то автоматично преминава в нормален режим след 10 секунди.

• Ако LED индикаторът не е в режим на аларма, той ще се изключи след изтичане на 30 минути (това не важи за щепсели). Натиснете бутона S или цикъл на захранване на устройството, за да събудите LED индикатора за 30 минути.

Статус на LED в нормален режим: Нормалният режим се определя от стабилна функция на устройството, която може да продължи безкрайно дълго.

LED тип: RGB димируем

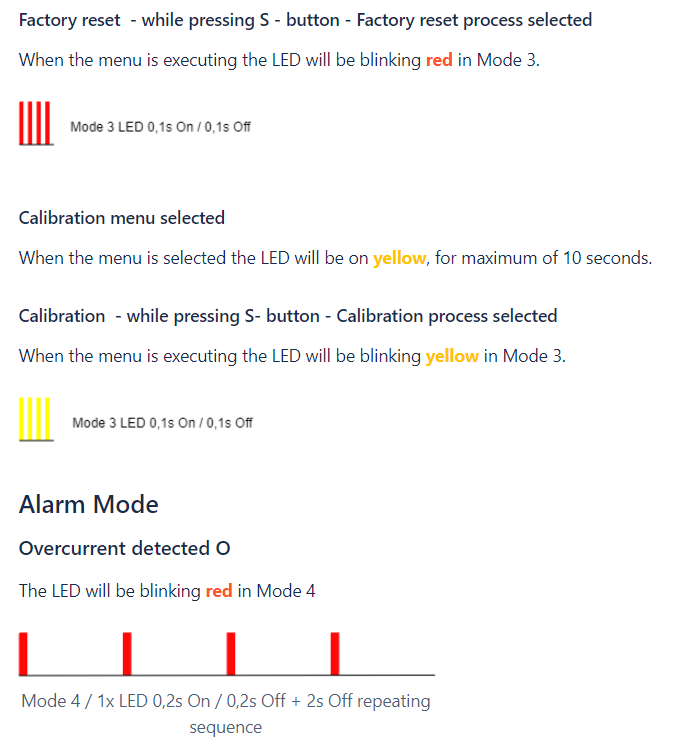

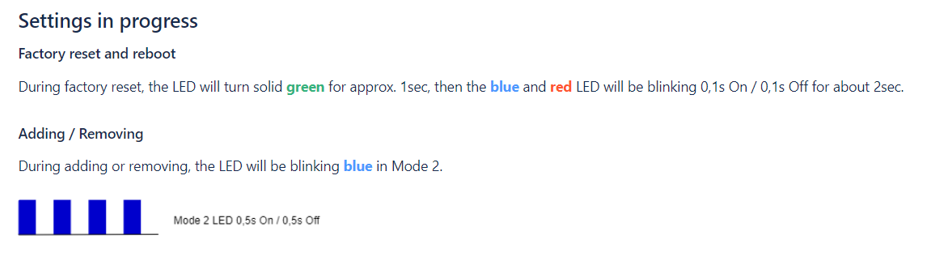

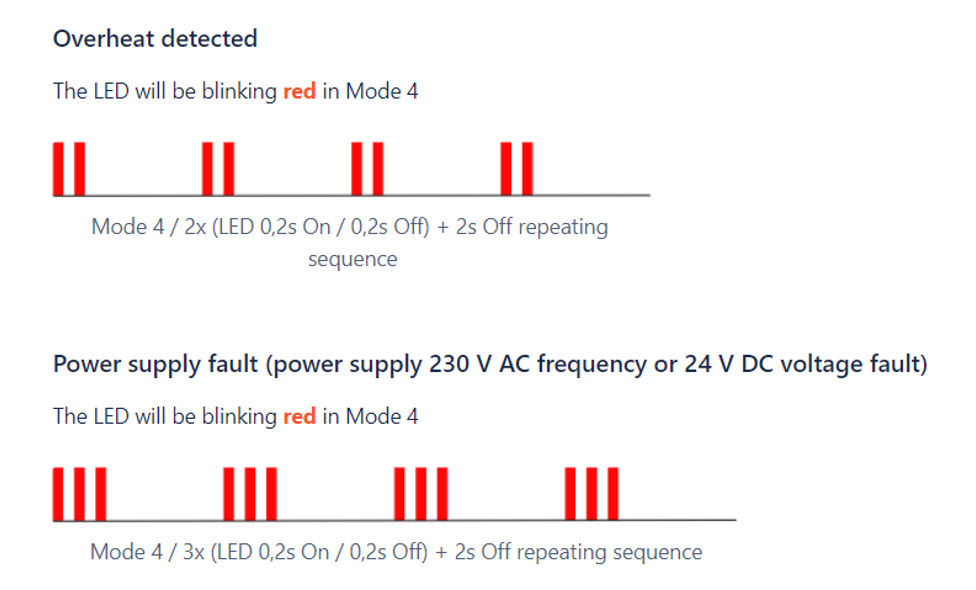

Нормален режим

Премахнат (изключен)/не калибриран

LED светлината ще мига синьо в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Премахнат (изключен)/калибриран

LED светлината ще мига синьо и жълто в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавено (включено)/не е калибрирано

LED светлината ще мига зелено в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавен (включен)/калибриран

LED светлината ще мига зелено и жълто в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Протоколът Z-Wave® е интероперабилна, безжична, RF-базирана комуникационна технология, проектирана специално за приложения за контрол, мониторинг и четене на статус в жилищни и леки търговски среди. Зрял, доказан и широко разпространен, Z-Wave® е безспорният лидер на световния пазар в безжичния контрол, предоставяйки достъпни, надеждни и лесни за употреба "умни" продукти на милиони хора във всеки аспект от ежедневието.

Интероперативността винаги е била в основата на протокола Z-Wave®, наред с функции като обратно съвместимост, сигурност и надеждност. Всички устройства Z-Wave® могат да се експлоатират в която и да е Z-Wave® мрежа с други сертифицирани устройства Z-Wave®, независимо от марка или производител. Всички възли, захранвани от мрежата, в рамките на мрежата ще действат като повторители, независимо от доставчика, за да увеличат надеждността на мрежата. Има над 4000 сертифицирани продукта Z-Wave®, които са обратно и напред съвместими в екосистемата Z-Wave® и над 100 милиона устройства в момента на пазара.

С над 20 години на пазара, технологията Z-Wave® предлага най-добрите в класа мерки за сигурност, за да направи вашата домашна мрежа по-умна и по-безопасна.

източник: www.z-wavealliance.org, http://www.z-wave.com

Добавяне на устройството към Z-Wave® мрежа (включване)

Забележка! В случай на добавяне (включване) на Сигурност 2 (S2), ще се появи диалогов прозорец, който ще ви помоли да въведете съответния ПИН код (5 подчертавани цифри), който е написан на етикета Z-Wave® DSK отстрани на устройството и на етикета Z-Wave® DSK, поставен в опаковката.
ВАЖНО: ПИН кодът не трябва да бъде загубен.

SmartStart добавяне (включване)

Продуктите с активиран SmartStart могат да бъдат добавени в Z-Wave® мрежа, като се сканира Z-Wave® QR кодът, присъстващ на устройството, с шлюз, предоставящ включване на SmartStart. Не са необходими допълнителни действия и устройството с SmartStart ще бъде добавено автоматично в рамките на 10 минути след включването му в близост до мрежата.

1. С приложението за шлюз сканирайте QR кода на етикета на устройството и добавете Специфичния ключ за устройство (DSK) за Сигурност 2 (S2) в списъка за предоставяне в шлюза.

2. Свържете устройството към захранване.

3. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

4. Добавянето ще бъде инициирано автоматично в рамките на няколко секунди след свързването на устройството към захранване, и устройството ще бъде добавено автоматично в Z-Wave® мрежа.

5. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

6. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Добавяне (включване) с бутона S

1. Свържете устройството към захранване.

2. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

5. Освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.

6. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

7. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Добавяне (включване) с превключвател/бутон

1. Свържете устройството към захранване.

2. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2 и т.н.) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене*). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

5. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

6. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

*Режим на учене - състояние, което позволява на Устройството да получава мрежова информация от шлюза.

Премахване на устройството от Z-Wave® мрежа (изключване)

Забележка! Устройството ще бъде премахнато от вашата Z-Wave® мрежа, но всички персонализирани конфигурационни параметри няма да бъдат изтрити.

Премахване (изключване) с бутона S

1. Свържете устройството към захранване.

2. Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

5. Освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.

6. Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.

7. Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Премахване (изключване) с превключвател/бутон

1. Свържете устройството към захранване.

2. Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

5. Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.

6. Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Възстановяване на фабричните настройки

Фабрично нулиране общо

След фабрично нулиране всички персонализирани параметри и съхранени стойности (kWh, асоциации, маршрути и т.н.) ще се върнат в своето подразбиращо се състояние. HOME ID и NODE ID, присвоени на устройството, ще бъдат изтрити. Използвайте тази процедура за нулиране само когато шлюзът липсва или по друг начин не работи.

Фабрично нулиране с бутона S

Забележка! Фабрично нулиране с бутона S е възможно по всяко време.

1. За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

2. Натиснете бутона S няколко пъти, докато LED светлината стане постоянна червена.

3. Натиснете и задръжте (> 2s) бутона S на устройството, докато червеният LED започне да мига в Режим 3. Освобождаването на бутона S ще стартира фабричното нулиране.

4. По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.

5. Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Фабрично нулиране с превключвател/бутон

Забележка! Фабрично нулиране с превключвател/бутон е възможно само в рамките на първата минута след свързването на устройството към електрическо захранване.

1. Свържете устройството към захранване.

2. Превключете ключа/бутонa, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 5 пъти в рамките на 3 секунди. Устройството трябва да получи сигнал за включване/изключване 5 пъти, което означава натискане на бутона 5 пъти или превключване на ключа включен и изключен 5 пъти.

3. По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.

4. Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Отдалечено фабрично нулиране с параметър с шлюз

Фабричното нулиране може да се извърши дистанционно с настройките в Параметър № 120.

Устройството поддържа най-новата функция за сигурност 2 (S2). S2 се обработва от силния AES 128 криптографски протокол, което означава, че S2 прави Z-Wave® най-сигурната платформа за сигурност на IoT (Интернет на нещата). За да се използва напълно продуктът и неговата функция за сигурност 2, трябва да се използва шлюз Z-Wave®, поддържащ сигурност 2.

Аутентифициран контрол

• Извънканален DSK за добавяне (включване)

• Може да се използва от повечето реализации

Устройството също поддържа Security 2 удостоверен, неудостоверен и несигурен добавяне (включване).

Забележка! Когато добавяте устройството към Z-Wave® мрежа с шлюз, поддържащ Security 2 (S2), е необходим PIN код на Z-Wave® Device Specific Key (DSK). Можете да го намерите на етикета отстрани на устройството, а копие е поставено в опаковката, което не трябва да се губи. Не премахвайте етикета на Z-Wave® DSK от устройството. Като резервна мярка, използвайте етикета в опаковката.

Първите пет цифри на ключа са подчертавани или подчертавани, за да помогнат на потребителя да идентифицира частта с ПИН кода от текста на DSK. DSK е допълнително представен с QR код, както е показано на изображението.

Етикет на DSK за Z-Wave® и QR код (пример)

Възел, който иска да се присъедини към клас S2 Access Control или клас S2 Authenticated, ще замъгли своя публичен ключ, като зададе байтовете 1..2 на нули (0x00), преди да предаде ключа си чрез RF.

DSK може да се използва за удостоверяване извън канала (OOB).

• Включващият шлюз може да използва устройство за сканиране на QR кодове, за да прочете целия DSK на присъединяващото се устройство и да го съпостави с обфускирания публичен ключ, получен чрез RF от присъединяващото се устройство.

Параметър № 1 – Избор на бутон (моментен) / бистабилен (превключвател)

С този параметър можете да изберете между типа превключвател: бутон (моментен) или превключвател за включване/изключване, свързан към входовете SW1 и SW2.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - моментен превключвател

• 1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ)

• 2 - единичен, моментен превключвател (превключвателят трябва да бъде свързан към терминал SW1)

ЗАБЕЛЕЖКА: Когато е зададено = 2, 1x клик на SW1 нагоре - 1x клик на SW1 спиране - 1x клик надолу

Параметър № 3 – Ориентация на входовете

Този параметър позволява да се обърне операцията на превключвателите, свързани към входовете SW1 и SW2, без да се променя окабеляването.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - по подразбиране (SW1 - O1, I2 - O2)

• 1 - обърнат (SW1 - O2, I2 - O1)

Параметър № 5 – Ориентация на изхода

Този параметър позволява да се обърне операцията на O1 и O2, без да се променя окабеляването (в случай на невалидно свързване на мотора), за да се осигури правилната работа.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - по подразбиране (O1 - НАГОРЕ, O2 - НАНИЗ)

• 1 - обърнат (O1 - НАДОЛУ, O2 - НАГОРЕ)

Параметър № 40 - Отчет за консумация на енергия

Изберете с колко да се увеличи или намали консумацията на мощност (W), за да бъде отчетена. Стойностите съответстват на проценти, така че ако е зададена стойност 50 (по подразбиране), устройството ще отчита всяка промяна в консумацията на мощност от 50 % или повече в сравнение с последното измерване.

Размер на стойностите: 1 байт

Стойност по подразбиране: 50

Стойности и описания:

• 0 - Докладването за консумация на енергия е деактивирано

• 1 - 100 = 1 % - 100 % Докладването за консумация на енергия е активирано. Новата стойност се докладва само когато консумацията на енергия в реално време се промени с повече от зададения процент в този параметър, в сравнение с предишното четене на консумацията на енергия, започвайки от 1 % (най-ниската възможна стойност).

ЗАБЕЛЕЖКА: Консумацията на енергия трябва да се увеличи или намали с поне 1 ват, за да бъде отчетена, НЕЗАВИСИМО от процента, зададен в този параметър.

Параметър № 71 - Режими на работа

Изберете между двата режима на работа. В режим на затвор можете да изберете нагоре/надолу/спиране. В режим на венециански щори, в интерфейса на потребителя се показва допълнителен уиджет/краен пункт, който можете да използвате за контрол на наклона на ламелите.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - Режим на затвора

• 1 - Венециански режим с (нагоре/надолу и завъртане на ламелите)

• 2 – Ръчно задаване на времето (Без крайни превключватели)

ЗАБЕЛЕЖКА: Ако моторът не е оборудван с крайни превключватели, задайте стойността на 2 и задайте времето за движение (Параметър № 74 и 75).

Параметър № 72 - Време за завъртане на ламелите на венецанските щори

Задайте времето, необходимо за ламелите да направят пълен оборот (180 градуса).

ЗАБЕЛЕЖКА: Уверете се, че работният режим е зададен на венециански (Параграф № 71 =1)

Размер на стойностите: 2 байта

Стойност по подразбиране: 150 = 1.5 секунди

Стойности и описания:

• 0 - времето за завъртане е деактивирано

• 1 - 32767 = 0.01 секунди – 327.67 секунди

ЗАБЕЛЕЖКА: Ако зададеното време е твърде дълго и вече е извършен пълен оборот, устройството ще започне да се движи нагоре или надолу за оставащото време. В този случай, съкратете времето за завъртане.

Параметър № 73 - Позиция на ламелите след движение

Този параметър се използва за активиране/деактивиране на ламелите да се върнат в предишно зададената позиция, след като бъдат активирани чрез шлюза, работа с бутон или когато бъде достигнат долният край на превключвателя.

Размер на стойностите: 1 байт

Стойност по подразбиране: 1

Стойности и техните описания:

• 0 - деактивиране

• 1 – активиране

ЗАБЕЛЕЖКА: Уверете се, че работният режим е зададен на венециански (Параграф № 71=1)

Параметър № 76 - Откриване на работа на мотора

Определете прага на потребление на енергия в крайните позиции. На базата на тази стойност, Устройството ще знае, че щорите са достигнали крайни превключватели.

Размер на стойностите: 1 байт

Стойност по подразбиране: 1

Стойности и техните описания:

• 0 - Деактивирано: достигането на крайния превключвател няма да бъде открито

• 1 - Автоматична калибрация на мощността

• 2 - 255 (2-255W) - интервал на докладване

ЗАБЕЛЕЖКА: За правилна автоматична калибрация на мощността, калибрирането на затвора трябва да бъде извършено!

Параметър № 78 – Калибриране на принудителната затворка

Като зададете този параметър на стойност 1, устройството ще започне да изпълнява процедурата за принудителна калибрация. Параметърът също така докладва статуса на калибрирането, като изпраща командата за получаване на стойността на параметъра.

ЗАБЕЛЕЖКА: Проверете глава Функционалност с детайли за калибриране

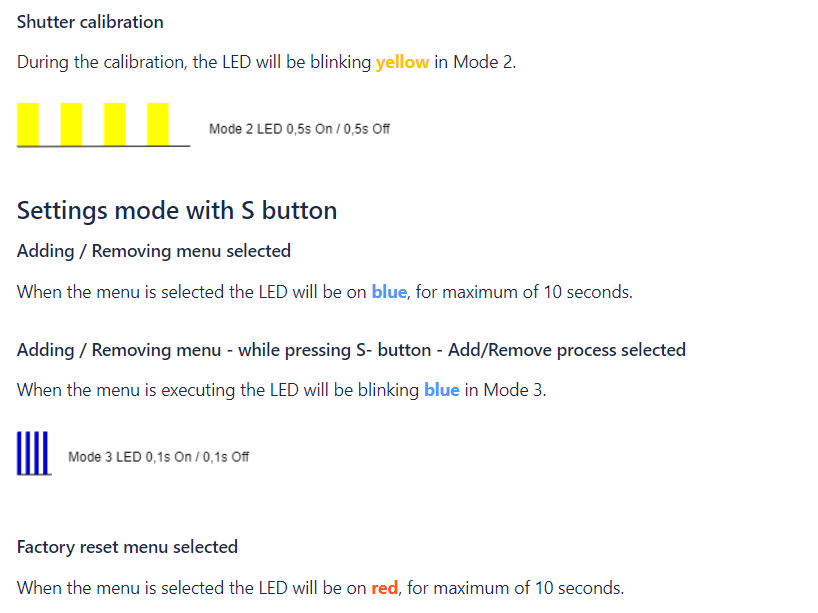

ЗАБЕЛЕЖКА: По време на процедурата по калибриране слепият се движи нагоре, надолу, нагоре и надолу до 50%.

ЗАБЕЛЕЖКА: По време на процедурата по калибриране жълтият LED мига.

Размер на стойностите: 1 байт

Стойност по подразбиране: 3 (след фабрично нулиране)

Стойности и техните описания:

• 1 - започнете калибрирането

• 2 - устройството е калибрирано (само за четене)

• 3 - устройството не е калибрирано (само за четене)

• 4 - грешка в калибрирането (само за четене)

Параметър № 80 – Забавяне на спирането на мотора след откриване на крайния превключвател

Този параметър определя времето за забавяне, след което моторът ще се изключи, след като достигне крайния превключвател.

Размер на стойностите: 1 байт

Стойност по подразбиране: 10

Стойности и техните описания:

• Стойност по подразбиране 10 = (1s)

• 0-127 (0-12.7с) - време

Параметър № 85 – Максимално време за забавяне на консумацията на енергия

Определете максималното време, преди да бъде прочетено потреблението на енергия от мотора от Устройството, след като един от релеите бъде включен. Ако няма потребление на енергия през зададеното време (моторът не е свързан, повреден е или изисква по-дълго време за стартиране, моторът е в крайна позиция), релеят ще се изключи. Това време се определя чрез ръчно въвеждане.

Размер на стойностите: 1 байт

Стойност по подразбиране: 30

Стойности и описания:

• 0 = времето е настроено автоматично

• 3 - 50 = 0.3 секунди – 5 секунди (100мс резолюция)

Параметър № 91 - Макс. време на движение на мотора

Когато затворът не е калибриран (или моторът не е оборудван с ограничител), този параметър определя времето за движение на мотора.

Размер на стойностите: 2 байта

Стойност по подразбиране: 120

Стойности и описания:

• стойност = 1 - 32000s

Поддържани класове команди Z-Wave:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2,

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_INDICATOR_V4

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_MULTI_CHANNEL_V4

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V7

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V2

COMMAND_CLASS_METER_V6

Крайна точка 1:

Клас на устройството:

BASIC_TYPE_ROUTING_SLAVE

ГЕНЕРИЧЕН_ТИП_ПРЕВКЛЮЧВАНЕ_МНОГОНИВОВО

СПЕЦИФИЧЕН_ТИП_КЛАС_B_УПРАВЛЕНИЕ_НА_МОТОР

Командни класове:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Крайна точка 2:

Клас на устройството:

BASIC_TYPE_ROUTING_SLAVE

ГЕНЕРИЧЕН_ТИП_ПРЕВКЛЮЧВАНЕ_МНОГОНИВОВО

СПЕЦИФИЧЕН_ТИП_КЛАС_B_УПРАВЛЕНИЕ_НА_МОТОР

Командни класове:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Крайната точка 2 се поддържа от модула само когато Параметър № 71 е зададен на стойност 1.

COMMAND_CLASS_BASIC SET И MULTILEVEL SWITCH SET:

Задайте на 0x00 Отидете на 0%

Задайте на 0x01..0x62 Отидете до конкретна целева стойност

Задайте на 0xFF Отидете на 100%

МНОГОСТЕПЕНЕН ПРЕКЛЮЧВАТЕЛ НИВО НА ПРОМЯНА

Започнете надолу Отидете до 0%

Стартиране Отидете до 100%

Стоп Стоп

ОСНОВЕН ДОКЛАД И ДОКЛАД ЗА МНОГОСТЕПЕННО ПРЕВКЛЮЧВАНЕ:

При 0%: 0x00

Непозната позиция: 0xFE

Известна позиция: 0x01..0x62 (Позицията е приблизителна!)

При 100%: 0x63

НАБОР ДВОИЧНИ ПРЕВКЛЮЧВАТЕЛИ:

Преместване на 0% Бинарен превключвател Set=0x00 Отидете на 0%

Преминаване към 100% Бинарен Превключвател Set=0x00 СПИРАНЕ

Преминаване към 0% Бинарен превключвател Set=0x01..0X63,0xFF СПИРАНЕ

Преминаване към 100% Бинарен превключвател Set=0x01..0X63,0xFF Отидете на 100%

COMMAND_CLASS_METER

• Стойности по подразбиране:

  • Тип ставка = 1 (Импорт)

  • Скала = 0 (kWh)

Консумацията на енергия (кВтч) се отчита с увеличаване на стъпката от 0,1.

Този продукт може да се използва в която и да е Z-Wave мрежа с други устройства, сертифицирани по Z-Wave от различни производители. Всички устройства, захранвани от мрежата, в рамките на мрежата ще действат като повторители, независимо от производителя, за да увеличат надеждността на мрежата.

Wave Shutter поддържа следните известия:

• В случай на превишаване на мощността от >1100 W за повече от 5 секунди, затворът автоматично изключва изхода и се изпраща известие за претоварване.

• В случай че температурата на вътрешното устройство надвиши 5 секунди, затворът автоматично изключва изхода и се изпраща известие за прегряване.

Асоциациите се използват за директна комуникация между устройството и други устройства в мрежата ви Z-Wave, без необходимост от шлюз Z-Wave.

Максималният брой свързани устройства на група е 9. Тази стойност е фиксирана и не може да бъде конфигурирана. Всяка асоциационна група поддържа асоциацията на до 9 устройства (възли). За да се избегнат забавяния в мрежата, препоръчваме да ограничите броя на свързаните устройства до не повече от 5 на група. "Група за жизненоважна информация" е запазена изцяло за шлюз и следователно само 1 възел може да бъде назначен.

Описание:

Включване = Затворът се движи нагоре = движение до 100%

Изключване = Затворът се движи НАДОЛУ = премести се на 0%

Асоциационно картографиране:

Многостепенни команди, изпратени до асоциационни групи (Режим на щори пар.71=0):

Многостепенни команди, изпратени до асоциационни групи (Венециански режим пар.71=1):
