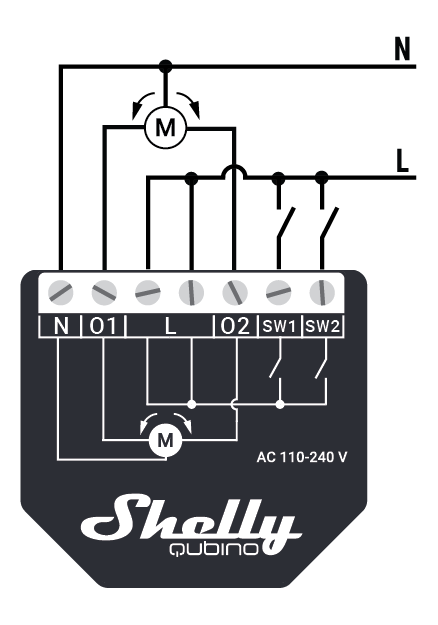

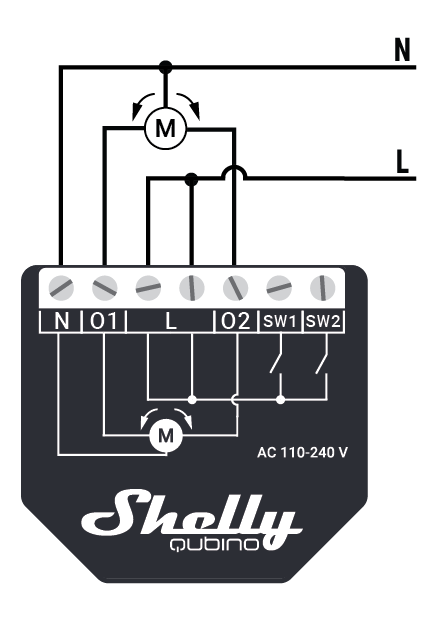

Ръчно управление на щора с моментен превключвател

Параметър № 71 е зададен на 0 и Параметър № 1 е зададен на 0.

Натискането на бутона, свързан с SW1 (нагоре) за по-малко от 0,5 секунди (кратко натискане) ще инициира движението нагоре.

Натискането на бутона, свързан с SW2 (надолу) за по-малко от 0,5 секунди (кратко натискане) ще инициира движението надолу.

Ако затворът се движи, всяко натискане (на който и да е бутон) ще спре движението.

Натискането на бутона, свързан с SW1 (нагоре) за повече от 0,5 секунди (дълго натискане) ще инициира движението нагоре, докато бутонът не бъде освободен.

Натискането на бутона, свързан с SW2 (надолу) за повече от 0,5 секунди (дълго натискане) ще инициира движението надолу, докато бутонът не бъде освободен.

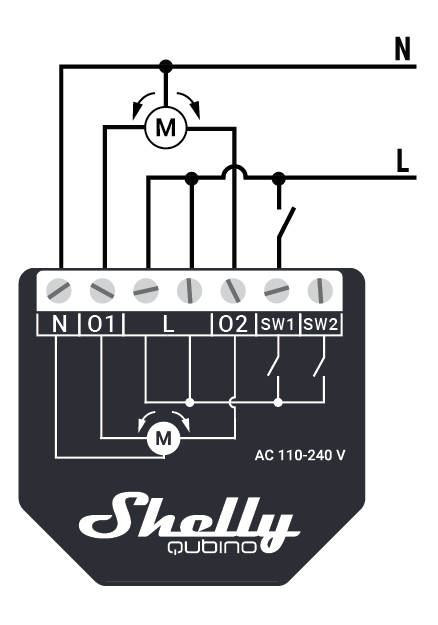

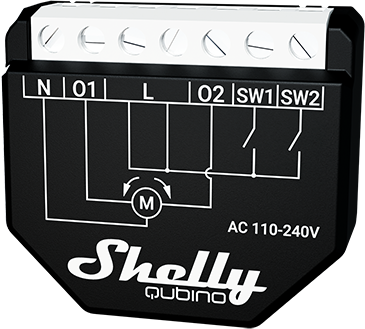

Ръчно управление на щора с превключвател.

Параметър № 71 е зададен на 0, а Параметър № 1 е зададен на 1.

Натискането на превключвателя, свързан с SW1 (нагоре), ще инициира движението нагоре, докато превключвателят не бъде освободен.

Натискането на превключвателя, свързан с SW2 (надолу), ще инициира движението надолу, докато превключвателят не бъде освободен.

Ръчно управление на щори с моментен превключвател

Параметър № 71 е зададен на 1 и Параметър № 1 е зададен на 0.

Общи правила:

• Кратко натискане (< 0,5 секунди) инициира движението на щората.

• Дълго натискане (> 0,5 секунди) инициира движението на ламелите.

Натискането на бутона, свързан с SW1 (нагоре) за по-малко от 0,5 секунди (кратко натискане) ще инициира движението нагоре.

Натискането на бутона, свързан с SW2 (надолу) за по-малко от 0,5 секунди (кратко натискане) ще инициира движението надолу.

Ако затворът се движи, всяко натискане (на който и да е бутон) ще спре движението.

Натискането на бутона, свързан с SW1 (нагоре) за повече от 0,5 секунди (дълго натискане) ще инициира въртенето на ламелите (от 0 до 100%), докато бутонът не бъде освободен или не бъде достигната крайната позиция на въртене. Времето за въртене е определено в Параметър № 72.

Натискането на бутона, свързан с SW2 (надолу) за повече от 0,5 секунди (дълго натискане), ще инициира въртенето на ламелите (от 100 до 0%), докато бутонът не бъде освободен или не бъде достигната крайната позиция на въртене. Времето за въртене е определено в Параметър № 72.

Ръчно управление на щори с вертикални ламели с превключвател.

Параметър № 71 е зададен на 1 и Параметър № 1 е зададен на 1.

Натискането на превключвател, свързан с SW1 (нагоре), ще инициира движението нагоре, докато превключвателят не бъде освободен.

Натискането на превключвател, свързан с SW2 (надолу), ще инициира движението надолу, докато превключвателят не бъде освободен.

Когато ламелите са в позиция 100% и бутонът UP се натисне бързо, щората ще се повдигне.

Когато ламелите са в позиция 0% и бързо се натисне DOWN, щората ще се спусне.

Позициониране на ламели

За да се постигне максимална прецизност на позиционирането на ламелите, когато щората е спряна с бутон, шлюз или когато се контролира от шлюз, ламелите ще извършат допълнително движение, описано по-долу.

Когато ламелите са настроени в произволна междинна позиция и получат команда за различна позиция, ламелите винаги първо се движат до 100% позиция и след това обратно до зададената позиция.

Когато щората се движи НАДОЛУ, ламелите са в позиция 0%. Когато се достигне крайния превключвател или щората бъде спряна от бутон или врата, ламелите се завъртат на 100% и след това се връщат в предишната позиция (същата като преди да започне движението).

Когато щората се движи НАГОРЕ, ламелите са в 100% положение. Когато щората бъде спряна от бутон или врата, ламелите се завъртат в предишното положение (същото като преди да започне движението).

Общи правила

• За да превключите между нормален и настройващ режим, натиснете бутона S веднъж.

• Солидна LED означава, че Устройството е в Режим на настройка (това не важи за щепсели). Когато Устройството е в Режим на настройка, то автоматично преминава в Нормален режим след 10 секунди.

• Ако LED индикаторът не е в режим на аларма, той ще се изключи след изтичане на 30 минути (това не важи за щепсели). Натиснете бутона S или цикъл на захранване на устройството, за да събудите LED индикатора за 30 минути.

Статус на LED в нормален режим: Нормалният режим се определя от стабилна функция на устройството, която може да продължи безкрайно дълго.

Нормален режим

Премахнат/Изключен / не калибриран

LED светлината ще мига в синьо в Режим 1 в продължение на 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Премахнато/Изключено / калибрирано

LED светлината ще мига в синьо и в жълто в Режим 1 за 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавено/Включено / не калибрирано

LED светлината ще мига зелено в Режим 1 за 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавено/Включено / калибрирано

LED светлината ще мига зелено и жълто в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Настройките се извършват

Фабрично нулиране и рестартиране

По време на фабрично нулиране, LED светлината ще свети постоянно зелено за около 1 секунда, след което синята и червената LED светлина ще мигат 0,1 сек. Включено, 0,1 сек. Изключено за около 2 секунди.

Добавяне / премахване

По време на добавяне или премахване, LED светлината ще мига в синьо в Режим 2.

Калибриране на затвора

По време на калибрирането, LED светлината ще мига жълто в Режим 2.

Режим на настройки с бутона S

Добавяне / Премахване на избраното меню

Когато менюто е избрано, LED светлината ще бъде синя, за максимум 10 секунди.

Добавяне / Премахване на меню - при натискане на бутона S - Добавяне/Премахване на избрания процес

Когато менюто се изпълнява, LED светлината ще мига в синьо в Режим 3.

Избрано меню за фабрично нулиране

Когато менюто е избрано, LED светлината ще бъде червена, за максимум 10 секунди.

Фабрично нулиране - докато натискате бутона S - избран процес на фабрично нулиране

Когато менюто се изпълнява, LED светлината ще мига червено в Режим 3.

Избран е менюто за калибриране

Когато менюто е избрано, LED светлината ще бъде жълта, за максимум 10 секунди.

Калибриране - докато натискате бутона S - избран е процес на калибриране

Когато менюто се изпълнява, LED светлината ще мига жълто в Режим 3.

Режим на аларма

Открито е превишение на тока

LED светлината ще мига в червено в Режим 4 1x - 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност.

Открито прегряване

LED светлината ще мига червено в Режим 4 - 2x (LED 0,2s Включен / 0,2s Изключен) + 2s Изключен и повтаряйки тази последователност.

Повреда на захранването (повреда на захранване 230 V AC честота или 24 V DC напрежение)

LED светлината ще мига в червено в Режим 4 - 3x (LED 0,2s Включен / 0,2s Изключен) + 2s Изключен и повтаряйки тази последователност

Забележка! "Щорите, свързани с Устройството, ще се движат 2 секунди нагоре/2 секунди надолу, ако Устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа."

Забележка! В случай на добавяне (включване) на Сигурност 2 (S2), ще се появи диалогов прозорец, който ще ви помоли да въведете съответния ПИН код (5 подчертавани цифри), който е написан на етикета Z-Wave® DSK отстрани на устройството и на етикета Z-Wave® DSK, поставен в опаковката.
ВАЖНО: ПИН кодът не трябва да бъде загубен.

SmartStart добавяне (включване)

Продуктите с активиран SmartStart могат да бъдат добавени в Z-Wave® мрежа, като се сканира Z-Wave® QR кодът, присъстващ на устройството, с шлюз, предоставящ включване на SmartStart. Не са необходими допълнителни действия и устройството с SmartStart ще бъде добавено автоматично в рамките на 10 минути след включването му в близост до мрежата.

1. С приложението за шлюз сканирайте QR кода на етикета на устройството и добавете Специфичния ключ за устройство (DSK) за Сигурност 2 (S2) в списъка за предоставяне в шлюза.

2. Свържете устройството към захранване.

3. Проверете дали синята LED лампа мига бавно. Ако е така, устройството не е добавено към Z-Wave® мрежа.

4. Добавянето ще бъде инициирано автоматично в рамките на няколко секунди след свързването на устройството към захранване, и устройството ще бъде добавено автоматично в Z-Wave® мрежа.

5. Синята LED лампа ще мига по-бързо по време на процеса на добавяне.

6. Зелен LED ще мига бавно, ако устройството е успешно добавено към Z-Wave® мрежа.

Добавяне (включване) с бутона S

1. Свържете устройството към захранване.

2. Проверете дали синята LED лампа мига бавно. Ако е така, устройството не е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED светлината стане постоянна синя.

5. Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига бавно. Освобождаването на бутона S ще стартира режима на учене.

6. Синята LED ще мига по-бързо по време на процеса на добавяне.

7. Зелен LED индикаторът ще мига бавно, ако устройството е успешно добавено към Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Добавяне (включване) с превключвател/бутон

1. Свържете устройството към захранване.

2. Проверете дали синята LED лампа мига бавно. Ако е така, устройството не е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2 и т.н.) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене*). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

5. Синята LED светлина ще мига по-бързо по време на процеса на добавяне.

6. Зелен LED индикаторът ще мига бавно, ако устройството е успешно добавено към Z-Wave® мрежа.

*Режим на учене - състояние, което позволява на Устройството да получава мрежова информация от шлюза.

Премахване на устройството от Z-Wave® мрежа (изключване)

Забележка! Устройството ще бъде премахнато от вашата Z-Wave® мрежа, но всички персонализирани конфигурационни параметри няма да бъдат изтрити.

Забележка! "Щорите, свързани с Устройството, ще се движат 2 секунди нагоре/2 секунди надолу, ако Устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа."

Премахване (изключване) с бутона S

1. Свържете устройството към захранване.

2. Проверете дали зеленото LED ще мига бавно. Ако е така, устройството е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED светлината стане постоянна синя.

5. Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига бавно. Освобождаването на бутона S ще стартира РЕЖИМ НА УЧЕНЕ.

6. Синята LED лампа ще мига по-бързо по време на процеса на премахване.

7. Синята LED лампа ще мига по-бавно, ако устройството е успешно премахнато от Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Премахване (изключване) с превключвател/бутон

1. Свържете устройството към захранване.

2. Проверете дали зеленото LED ще мига бавно. Ако е така, устройството е добавено към Z-Wave® мрежа.

3. Активирайте режима за добавяне/премахване на шлюза.

4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в РЕЖИМ НА УЧЕНЕ). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

5. Синята LED лампа ще мига по-бързо по време на процеса на премахване.

6. Синята LED лампа ще мига по-бавно, ако устройството е успешно премахнато от Z-Wave® мрежа.

Възстановяване на фабричните настройки

Фабрично нулиране общо

След фабрично нулиране всички персонализирани параметри и съхранени стойности (kWh, асоциации, маршрутизиране и т.н.) ще се върнат в своето подразбиращо се състояние. HOME ID и NODE ID, присвоени на устройството, ще бъдат изтрити. Използвайте тази процедура за нулиране само когато шлюзът липсва или по друг начин не работи.

Фабрично нулиране с бутона S

Забележка! Фабрично нулиране с бутона S е възможно по всяко време.

1. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

2. Натискайте бутона S многократно, докато LED светлината стане постоянна червена.

3. Натиснете и задръжте (> 2s) бутона S на устройството, докато червеното LED светодиод започне да мига по-бързо. Освобождаването на бутона S ще стартира фабричното нулиране.

4. По време на фабрично нулиране, LED светлината ще свети постоянно зелена за около 1 секунда, след което синята и червената LED светлина ще започнат да мига по-бързо за приблизително 2 секунди.

5. Синята LED лампа ще мига по-бавно, ако фабричното нулиране е успешно.

Фабрично нулиране с превключвател/бутон

Забележка! Фабрично нулиране с превключвател/бутон е възможно само в рамките на първата минута след свързването на устройството към електрическо захранване.

1. Свържете устройството към захранване.

2. Превключете ключа/бутонa, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 5 пъти в рамките на 3 секунди. Устройството трябва да получи сигнал за включване/изключване 5 пъти, което означава натискане на бутона 5 пъти или превключване на ключа включен и изключен 5 пъти.

3. По време на фабрично нулиране, LED светлината ще свети постоянно зелена за около 1 секунда, след което синята и червената LED светлина ще започнат да мигат по-бързо за приблизително 2 секунди.

4. Синята LED лампа ще мига по-бавно, ако фабричното нулиране е успешно.

Устройството поддържа най-новата функция за сигурност 2 (S2). S2 се обработва от протокола за силно AES 128 криптиране, което означава, че S2 прави Z-Wave® най-сигурната платформа за сигурност на IoT (Интернет на нещата). За да се използва напълно продуктът и неговата функция за сигурност 2, трябва да се използва шлюз Z-Wave® с поддръжка на сигурност 2.

Аутентифициран контрол

• Извънканален DSK за включване

• Може да се използва от повечето реализации

Устройството също поддържа Security 2 удостоверена, неудостоверена и несигурна инклузия.

Първите пет цифри на ключа са подчертавани или подчертавани, за да помогнат на потребителя да идентифицира частта с ПИН кода от текста на DSK. DSK е допълнително представен с QR код, както е показано на изображението.

DSK етикет и QR код (пример)

Възел, който иска да се присъедини към клас S2 Access Control или клас S2 Authenticated, ще замъгли своя публичен ключ, като зададе байтовете 1..2 на нули (0x00), преди да предаде ключа си чрез RF.

DSK може да се използва за удостоверяване извън канала (OOB).

• Включващият шлюз може да използва устройство за сканиране на QR кодове, за да прочете целия DSK на присъединяващото се устройство и да го съпостави с обфускирания публичен ключ, получен чрез RF от присъединяващото се устройство.

Параметър № 1 – Избор на бутон (моментен) / бистабилен (превключвател)

С този параметър можете да изберете между типа превключвател: бутон (моментен) или превключвател за включване/изключване, свързан към входовете SW1 и SW2.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - моментен превключвател

• 1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ)

• 2 - единичен, моментен превключвател (превключвателят трябва да бъде свързан към терминал SW1)

ЗАБЕЛЕЖКА: Когато е зададено = 2, 1x клик на SW1 нагоре - 1x клик на SW1 спиране - 1x клик надолу

Параметър № 3 – Ориентация на входовете

Този параметър позволява да се обърне операцията на превключвателите, свързани към входовете SW1 и SW2, без да се променя окабеляването.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - по подразбиране (SW1 - O1, I2 - O2)

• 1 - обърнат (SW1 - O2, I2 - O1)

Параметър № 5 – Ориентация на изхода

Този параметър позволява да се обърне операцията на O1 и O2, без да се променя окабеляването (в случай на невалидно свързване на мотора), за да се осигури правилната работа.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - по подразбиране (O1 - НАГОРЕ, O2 - НАНИЗ)

• 1 - обърнат (O1 - НАДОЛУ, O2 - НАГОРЕ)

Параметър № 40 - Отчет за консумация на енергия

Изберете с колко да се увеличи или намали консумацията на мощност (W), за да бъде отчетена. Стойностите съответстват на проценти, така че ако е зададена стойност 50 (по подразбиране), устройството ще отчита всяка промяна в консумацията на мощност от 50 % или повече в сравнение с последното измерване.

Размер на стойностите: 1 байт

Стойност по подразбиране: 50

Стойности и описания:

• 0 - Докладването за консумация на енергия е деактивирано

• 1 - 100 = 1 % - 100 % Докладването за консумация на енергия е активирано. Новата стойност се докладва само когато консумацията на енергия в реално време се промени с повече от зададения процент в този параметър, в сравнение с предишното четене на консумацията на енергия, започвайки от 1 % (най-ниската възможна стойност).

ЗАБЕЛЕЖКА: Консумацията на енергия трябва да се увеличи или намали с поне 1 ват, за да бъде отчетена, НЕЗАВИСИМО от процента, зададен в този параметър.

Параметър № 71 - Режими на работа

Изберете между двата режима на работа. В режим на затвор можете да изберете нагоре/надолу/спиране. В режим на венециански щори, в интерфейса на потребителя се показва допълнителен уиджет/краен пункт, който можете да използвате за контрол на наклона на ламелите.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

• 0 - Режим на затвора

• 1 - Венециански режим с (нагоре/надолу и завъртане на ламелите)

Параметър № 72 - Време за завъртане на ламелите на венецанските щори

Задайте времето, необходимо за ламелите да направят пълен оборот (180 градуса).

ЗАБЕЛЕЖКА: Уверете се, че работният режим е зададен на венециански (Параграф № 71 =1)

Размер на стойностите: 2 байта

Стойност по подразбиране: 150 = 1.5 секунди

Стойности и описания:

• 0 - времето за завъртане е деактивирано

• 1 - 32000 = 0.01 секунди – 320 секунди

ЗАБЕЛЕЖКА: Ако зададеното време е твърде дълго и вече е извършен пълен оборот, устройството ще започне да се движи нагоре или надолу за оставащото време. В този случай, съкратете времето за завъртане.

Параметър № 73 - Позиция на ламелите след движение

Този параметър се използва за активиране/деактивиране на ламелите да се върнат в предишно зададената позиция, след като бъдат активирани чрез шлюза, работа с бутон или когато бъде достигнат долният край на превключвателя.

Размер на стойностите: 1 байт

Стойност по подразбиране: 1

Стойности и техните описания:

• 0 - деактивиране

• 1 – активиране

ЗАБЕЛЕЖКА: Уверете се, че работният режим е зададен на венециански (Параграф № 71=1)

Параметър № 76 - Откриване на работа на мотора

Определете прага на потребление на енергия в крайните позиции. На базата на тази стойност, Устройството ще знае, че щорите са достигнали крайни превключватели.

Размер на стойностите: 1 байт

Стойност по подразбиране: 1

Стойности и техните описания:

• 0 - Деактивирано: достигането на крайния превключвател няма да бъде открито

• 1 - Автоматична калибрация на мощността

• 2 - 1-255 (1-255W) - интервал на докладване

ЗАБЕЛЕЖКА: За правилна автоматична калибрация на мощността, калибрирането на затвора трябва да бъде извършено!

Параметър № 78 – Калибриране на принудителната затворка

Като зададете този параметър на стойност 1, устройството ще започне да изпълнява процедурата за принудителна калибрация. Параметърът също така докладва статуса на калибрирането, като изпраща командата за получаване на стойността на параметъра.

ЗАБЕЛЕЖКА: Проверете глава Функционалност с детайли за калибриране

ЗАБЕЛЕЖКА: По време на процедурата по калибриране слепият се движи нагоре, надолу, нагоре и надолу до 50%.

ЗАБЕЛЕЖКА: По време на процедурата по калибриране жълтият LED мига.

Размер на стойностите: 1 байт

Стойност по подразбиране: 3 (след фабрично нулиране)

Стойности и техните описания:

• 1 - започнете калибрирането

• 2 - устройството е калибрирано (само за четене)

• 3 - устройството не е калибрирано (само за четене)

• 4 - грешка в калибрирането (само за четене)

Параметър № 80 – Забавяне на спирането на мотора след откриване на крайния превключвател

Този параметър определя времето за забавяне, след което моторът ще се изключи, след като достигне крайния превключвател.

Размер на стойностите: 1 байт

Стойност по подразбиране: 10

Стойности и техните описания:

• Стойност по подразбиране 10 = (1s)

• 0-127 (0-12.7с) - време

Параметър № 85 – Максимално време за забавяне на консумацията на енергия

Определете максималното време, преди да бъде прочетено потреблението на енергия от мотора от Устройството, след като един от релеите бъде включен. Ако няма потребление на енергия през зададеното време (моторът не е свързан, повреден е или изисква по-дълго време за стартиране, моторът е в крайна позиция), релеят ще се изключи. Това време се определя чрез ръчно въвеждане.

Размер на стойностите: 1 байт

Стойност по подразбиране: 30

Стойности и описания:

• 0 = времето е настроено автоматично

• 3 - 50 = 0.3 секунди – 5 секунди (100мс резолюция)

Параметър № 91 - Макс. време на движение на мотора

Когато затворът не е калибриран (или моторът не е оборудван с ограничител), този параметър определя времето за движение на мотора.

Размер на стойностите: 2 байта

Стойност по подразбиране: 12000 (120 с)

Стойности и описания:

• стойност = 1 - 32000s

COMMAND_CLASS_ZWAVEPLUS_INFO_V2,

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_INDICATOR_V4

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_MULTI_CHANNEL_V4

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V7

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V2

COMMAND_CLASS_METER_V6

Крайна точка 1:

Клас на устройството:

BASIC_TYPE_ROUTING_SLAVE

ГЕНЕРИЧЕН_ТИП_ПРЕВКЛЮЧВАНЕ_МНОГОНИВОВО

СПЕЦИФИЧЕН_ТИП_КЛАС_B_УПРАВЛЕНИЕ_НА_МОТОР

Командни класове:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Крайна точка 2:

Клас на устройството:

BASIC_TYPE_ROUTING_SLAVE

ГЕНЕРИЧЕН_ТИП_ПРЕВКЛЮЧВАНЕ_МНОГОНИВОВО

СПЕЦИФИЧЕН_ТИП_КЛАС_B_УПРАВЛЕНИЕ_НА_МОТОР

Командни класове:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Крайната точка 2 се поддържа от модула само когато Параметър № 71 е зададен на стойност 1.

Wave Shutter поддържа следните известия:

• В случай на превишаване на мощността от >1100 W за повече от 5 секунди, затворът автоматично изключва изхода и се изпраща известие за претоварване.

• В случай че температурата на вътрешното устройство надвиши 5 секунди, затворът автоматично изключва изхода и се изпраща известие за прегряване.

Асоциациите се използват за директна комуникация между устройството и други устройства в мрежата ви Z-Wave, без необходимост от шлюз Z-Wave.

Максималният брой свързани устройства на група е 9. Тази стойност е фиксирана и не може да бъде конфигурирана.
Всяка асоциационна група поддържа асоциацията на до 9 устройства (възли). За да се избегнат забавяния в мрежата, препоръчваме да се ограничи броят на асоциираните устройства до не повече от 5 на група. "Група за жизненоважни функции" е запазена изключително за шлюз и следователно само 1 възел може да бъде назначен.

Група асоциация 1 – “Група за спасяване” докладва статуса на устройството и позволява да се назначи само едно устройство (шлюз по подразбиране); разрешен е само 1 възел. Поддържат се следните класове команди:

Коренно устройство

Асоциация Група 1 - Лифлайн

1. УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_ИЗВЕСТИЕ : задействано по искане

2. SWITCH_BINARY_REPORT : отчет за промяна на статуса за всички изходи O (O, O1, O2, …) - общ

3. ИЗВЕСТИЕ_ОТЧЕТ : задействано при прегряване

4. ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито претоварване, сума на всички изходи O (O1+O2+…)

5. METER_REPORT : задействан в съответствие с конфигурационните параметри

Група асоциации 2

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW 1 или SW1 (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за режим на щори.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Асоциативна група 3

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за Венециански режим.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Асоциативна група 4

Разрешени възли: 16
Когато щорите се вдигат, Шатърът ще изпрати команда Basic set ON до свързаното устройство и свързаното устройство ще се включи. Когато щорите се спускат, Flush Shutter ще изпрати команда Basic set OFF до свързаното устройство и устройството ще се изключи.
Сработва при засичане на посоката на движение на ролката: нагоре = FF, надолу = 00. Поддържа следните класове команди:

• BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 5

Разрешени възли: 16
Когато щорите достигнат горна позиция, Шатърът ще изпрати команда Basic set OFF на свързаното устройство и устройството ще се изключи. Когато щорите достигнат долна позиция, Flush Shutter ще изпрати команда Basic set ON на свързаното устройство и устройството ще се включи.
Сработва при засичане на посоката на движение на ролката: нагоре = FF, надолу = 00. Поддържа следните класове команди:

• BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Група асоциации 6

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW 1 или SW1 (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за режим на щори.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Група асоциации 7

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за Венециански режим.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Крайна точка 1

Асоциация Група 1 - Лифлайн

1. SWITCH_BINARY_REPORT : отчет за промяна на статуса за изход O (O1)

2. ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито превишение на тока O (O1)

3. METER_REPORT : задействан от консумацията на мощност на натоварването, свързано към изход O(O1) (в съответствие с настройките на Параметри № 36 и 39)

Група асоциации 2

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW 1 или SW1 (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за режим на щори.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Асоциативна група 3

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за Венециански режим.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Асоциативна група 4

Разрешени възли: 16
Когато щорите се вдигат, Шатърът ще изпрати команда Basic set ON до свързаното устройство и свързаното устройство ще се включи. Когато щорите се спускат, Flush Shutter ще изпрати команда Basic set OFF до свързаното устройство и устройството ще се изключи.
Сработва при засичане на посоката на движение на ролката: нагоре = FF, надолу = 00. Поддържа следните класове команди:

• BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 5

Разрешени възли: 16
Когато щорите достигнат горна позиция, Шатърът ще изпрати команда Basic set OFF на свързаното устройство и устройството ще се изключи. Когато щорите достигнат долна позиция, Flush Shutter ще изпрати команда Basic set ON на свързаното устройство и устройството ще се включи.
Сработва при засичане на посоката на движение на ролката: нагоре = FF, надолу = 00. Поддържа следните класове команди:

• BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Крайна точка 2

Асоциация Група 1 - Лифлайн

1. SWITCH_BINARY_REPORT : отчет за промяна на статуса за изход O2

2. ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито претоварване O2

3. METER_REPORT : задействан от консумацията на мощност на натоварването, свързано с изход O2 (в съответствие с настройките на Параметри № 37 и 40)

Група асоциации 2

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW 1 или SW1 (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за режим на щори.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.

Асоциативна група 3

Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW 1 или SW2, валиден за Венециански режим.
Поддържа следните класове команди:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Препоръчва се да се използват бутони за това асоцииране.
