Wave Pro 3 (AU)
Идентификация на устройството
Устройство: Wave Pro 3 (AU)
ANZ частен номер/Код за поръчка: QPSW-0A3X16AU
Z-Wave продукт тип ID: 0x0002
Z-Wave продукт ID: 0x0091
Z-Wave производител: Shelly Европа
Z-Wave производител ID: 0x0460
Терминология
Устройство - В този документ терминът “Устройство” се използва за обозначаване на устройството Shelly Qubino, което е предмет на това ръководство.
Gateway (GW) - Z-Wave™ шлюз, известен също като Z-Wave™ контролер, Z-Wave™ основен контролер, Z-Wave™ първичен контролер или Z-Wave™ хъб и др., е устройство, което служи като централен хъб за Z-Wave™ смарт дом мрежа. Терминът “шлюз” се използва в този документ.
S бутон - Z-Wave™ сервизният бутон, разположен на Z-Wave™ устройства, се използва за различни функции, като добавяне (включване), премахване (изключване) и нулиране на устройството до фабричните му настройки. Терминът "S бутон" се използва в този документ.
Добавяне/Включване - Процесът на добавяне на Z-Wave устройство към Z-Wave мрежа - шлюз. Думите включен, добавен, и т.н. се използват в това отношение.
Премахване/Изключване - Процесът на премахване на Z-Wave устройство от Z-Wave мрежа - шлюз. Думите изключен, премахнат, и т.н. се използват в това отношение.
Кратко описание
Устройството е DIN шина монтирано 3-канално смарт превключвател с потенциално свободни контакти. То контролира функцията за включване/изключване на три независими електрически устройства с натоварване до 16 A на канал (общо 48 A). Съвместимо е с превключватели (по подразбиране) и бутони.
Превключвател/бутон, свързан към входния терминал SW (SW1)
Ако SW (SW1) е конфигуриран като превключвател (по подразбиране), всяко превключване на превключвателя ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н. Ако SW (SW1) е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н.
Превключвател, свързан към входния терминал SW (SW1)
Ако SW (SW1) е конфигуриран като комутатор (по подразбиране), всяко превключване на ключа ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н.
Променете позицията на превключвателя веднъж: Променете състоянието на изхода O (O1) на противоположното състояние и изпратете командата до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация).
Свитч-памет, свързана с входен терминал SW (SW1)
Ако SW (SW1) е конфигуриран като превключвател-памет, тогава:
Превключване на контакт за затваряне на паметта: Променете състоянието на изхода O (O1) на включено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)
Превключване на отворен контакт на паметта: Променете състоянието на изхода O (O1) на изключено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)
Бутон, свързан с входен терминал SW (SW1)
Ако SW (SW1) е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O (O1) на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.
Кратко натискане: Променете състоянието на изхода O (O1) на противоположното и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)
Дръжте: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)
Освобождаване: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)
Превключвател/бутон, свързан към входен терминал SW2
Ако SW2 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени състоянието на изход O2 на противоположното състояние - включено, изключено, включено и т.н. Ако SW2 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона ще промени състоянието на изход O2 на противоположното състояние - включено, изключено, включено и т.н.
Превключвател, свързан към входен терминал SW2
Ако SW2 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени изходното състояние O2 на противоположното състояние - ВКЛ., ИЗКЛ., ВКЛ. и т.н.
Променете позицията на превключвателя веднъж: Променете състоянието на изхода O2 на противоположното и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация).
Свитч-памет, свързана с входен терминал SW2
Ако SW2 е конфигуриран като превключвател-памет, тогава:
Превключване на контакт за затваряне на паметта: Променете състоянието на изхода O2 на включено състояние и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Превключване на отворен контакт на паметта: Променете състоянието на изхода O2 в изключено състояние и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Бутон, свързан с входен терминал SW2
Ако SW2 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O2 на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.
Кратко натискане: Променете състоянието на изхода O2 на противоположното и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Дръжте: Изпратете команда до свързаните устройства в свързаната група 4 (проверете глава Z-Wave Асоциация)
Освобождаване: Изпратете команда до свързаните устройства в свързаната група 5 (проверете глава Z-Wave Асоциация)
Превключвател/бутон, свързан към входен терминал SW3
Ако SW3 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени състоянието на изход O3 на противоположното състояние - включено, изключено, включено и т.н. Ако SW3 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона ще промени състоянието на изход O3 на противоположното състояние - включено, изключено, включено и т.н.
Превключвател, свързан към входния терминал SW3
Ако SW3 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени изходното състояние O3 на противоположното състояние - ВКЛ., ИЗКЛ., ВКЛ. и т.н.
Промяна на позицията на превключвателя веднъж: Променете състоянието на изхода O3 на противоположното и изпратете команда до свързаните устройства в свързаните групи 6 и 7 (проверете глава Z-Wave Асоциация)
Свитч-памет, свързана с входния терминал SW3
Ако SW3 е конфигуриран като превключвател-памет, тогава:
Превключване на контакт за затваряне на превключвателя: Променете състоянието на изхода O3 на включено състояние и изпратете команда до свързаните устройства в свързаните групи 6 и 7 (проверете глава Z-Wave Асоциация)
Превключване на отворен контакт на паметта: Променете състоянието на изхода O3 на изключено състояние и изпратете команда до свързаните устройства в свързаните групи 6 и 7 (проверете глава Z-Wave Асоциация)
Бутон, свързан с входен терминал SW3
Ако SW3 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O3 на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.
Кратко натискане: Променете състоянието на изхода O3 на противоположното и изпратете команда до свързаните устройства в свързаните групи 6 и 7 (проверете глава Z-Wave Асоциация)
Дръжте: Изпратете команда до свързаните устройства в свързаната група 6 (проверете глава Z-Wave Асоциация)
Освобождаване: Изпратете команда до свързаните устройства в свързаната група 7 (проверете глава Z-Wave Асоциация)
Основни приложения
Жилищен
MDU (Многофамилни единици - апартаменти, кондоминиуми, хотели и др.)…
Лека търговия (малки офис сгради, малки търговски обекти/ресторанти/бензиностанции и др.)…
Индустриални (фабрики, електрически станции, пречиствателни станции, рафинерии и др.)…
Държавен/общински
Университет/колеж
земеделие
Интеграции
Устройствата Shelly Qubino Wave са разработени на водещата в света технология за умни домове – Z-Wave.
Това означава, че Shelly Qubino Wave работи с всички сертифицирани шлюзове, поддържащи комуникационния протокол Z-Wave.
За да се уверим, че функциите на продуктите Shelly Qubino Wave са поддържани на вашия шлюз, редовно извършваме тестове за съвместимост на нашите устройства с различни Z-Wave шлюзове.
Оптимизирани вътрешни схеми
Електрически интерфейси на устройството
Входове
3 превключвателя/бутонни входа на винтов терминал
3 потенциално свободни релейни входа на винтов терминал
2 захранващи входа на винтови клеми: N, L
Изходи
3 потенциално свободни контакта релейни изходи на винтов терминал
Свързаност
Z-Wave - Ненадежден, S0 Сигурност, S2 Неавтентифицирана Сигурност, S2 Автентифицирана Сигурност
Функции за безопасност
Защита от прегряване
Поддържани типове натоварване
Резистивни (крушки с нажежаема жичка, отоплителни устройства)
Капацитивни (кондензаторни банки, електронно оборудване, кондензатори за стартиране на мотори)
Индуктивен с RC дросел (LED драйвери, трансформатори, вентилатори, хладилници, климатици)
Потребителски интерфейс
S бутон и режими на работа
Режим на настройки:
Необходимо е да се стартира желаната процедура, например: добавяне (включване), премахване (изключване), фабрично нулиране и т.н. Има ограничено време за работа. След завършване на процедурата в режим Настройки, Устройството автоматично преминава в Нормален режим.
-
Влизане в режим на настройка:
Натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Допълнително бързо натискане на бутона S променя менюто в безкраен цикъл.
Статусът на менюто LED има таймаут от 10 секунди, преди отново да влезе в нормален режим.
Функции на бутона S
Ръчно добавяне на устройството в Z-Wave мрежа
Ръчно премахване на устройството от Z-Wave мрежа
Възстановяване на фабричните настройки на устройството
LED сигнализация
Zwave LED
LED тип: RGB димируем
Общи правила
Преминаването между Нормален и Настройки режим се извършва чрез натискане и задържане на бутона S.
Solid LED означава, че сте в режим на настройки (това не важи за щепсели). След като сте в режим на настройки, превключването към нормален режим става автоматично след 10 секунди.
Ако LED индикаторът не е в режим на аларма, той ще се изключи след изтичане на 30 минути. Натискането на бутона S или повторното включване на устройството ще събуди LED индикатора за 30 минути.
Статус на LED в нормален режим: Нормалният режим е определен от стабилната функция на устройството, която може да остане за безкрайно време.
Нормален режим
Премахнато/изключено
LED светлината ще мига в синьо в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.
Добавено/включено
LED светлината ще мига зелено в Режим 1 в продължение на 30 минути след всяко включване на захранването и 10 минути след натискане на бутона S.
Настройките се извършват
Фабрично нулиране и рестартиране
По време на фабрично нулиране, LED светлината ще свети постоянно зелено за приблизително 1 секунда, след което синята и червената LED светлина ще мигат 0,1 секунда Включено / 0,1 секунда Изключено за около 2 секунди.
Добавяне / премахване
По време на добавяне или премахване, LED светлината ще мига в синьо в Режим 2.
OTA фърмуер обновяване
По време на OTA актуализацията, LED светлината ще мига в синьо и в червено в Режим 2.
Проверка на захранването 230 V променлив ток или 24 V постоянен ток
По време на проверка на захранването, LED светлината ще мига в синьо и в червено в Режим 5.
Режим на настройки с бутона S
Добавяне / Премахване на избраното меню
Когато менюто е избрано, LED светлината ще бъде синя, за максимум 10 секунди.
Добавяне / Премахване на меню - при натискане на бутона S - Добавяне/Премахване на избрания процес
Когато менюто се изпълнява, LED светлината ще мига в синьо в Режим 3.
Избрано меню за фабрично нулиране
Когато менюто е избрано, LED светлината ще бъде червена, за максимум 10 секунди.
Фабрично нулиране - докато натискате бутона S - избран процес на фабрично нулиране
Когато менюто се изпълнява, LED светлината ще мига червено в Режим 3.
Режим на аларма
Открито прегряване
LED светлината ще мига в червено в Режим 4
Режим 4 / 2x (LED 0,2s Включен / 0,2s Изключен) + 2s Изключен повтаряща се последователност
Светодиод за захранване
LED тип: Червен
LED светлината ще бъде червена постоянна, ако захранването е свързано.
Изход (O, O1, O2,…) LED
LED тип: Червен
LED светлината ще бъде червена плътна, ако изходният реле е затворен.
Премахнато/изключено
LED светлината ще мига синьо в Режим 1 в продължение на 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.
Добавено/включено
LED светлината ще мига зелено в Режим 1 в продължение на 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.
Настройките се извършват
Фабрично нулиране и рестартиране
По време на фабрично нулиране, LED светлината ще свети постоянно зелено за около 1 секунда, след което синята и червената LED светлина ще мигат 0,1 сек. Включено, 0,1 сек. Изключено за около 2 секунди.
Добавяне / премахване
По време на добавяне или премахване, LED светлината ще мига в синьо в Режим 2.
Актуализиране на фърмуер по OTA
По време на OTA актуализацията, LED светлината ще мига в синьо и в червено в Режим 2.
Проверка на захранването 230 V променлив ток или 24 V постоянен ток
По време на проверка на захранването, LED светлината ще мига в синьо и в червено в Режим 5.
Режим на настройки с бутона S
Добавяне / Премахване на избраното меню
Когато менюто е избрано, LED светлината ще бъде синя, за максимум 10 секунди.
Добавяне / Премахване на меню - при натискане на бутона S - Добавяне/Премахване на избрания процес
Когато менюто се изпълнява, LED светлината ще мига в синьо в Режим 3.
Избрано меню за фабрично нулиране
Когато менюто е избрано, LED светлината ще бъде червена, за максимум 10 секунди.
Фабрично нулиране - докато натискате бутона S - избран процес на фабрично нулиране
Когато менюто се изпълнява, LED светлината ще мига червено в Режим 3.
Режим на аларма
Открито прегряване
LED светлината ще мига червено в Режим 4 2x - 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност.
Режими на мигане на светодиода
Спецификации
Захранване |
110 - 240 V променлив ток, 50/60 Hz |
Консумация на енергия |
< 0,3 W |
Макс. превключващо напрежение променлив ток |
240 V |
Макс. превключващ ток AC |
16 A на канал, 48 A общо |
Макс. превключващо напрежение DC |
30 V |
Макс. превключващ ток DC |
16 A на канал, 48 A общо |
Защита от прегряване |
да |
Разстояние |
До 40 м на закрито (131 фута) (зависи от местните условия) |
Z-Wave® повторител: |
да |
процесор |
Z-Wave® S800 |
Z-Wave® честотни ленти |
919,8 MHz |
Максимална радиочестотна мощност, предавана в честотни ленти |
< 25 mW |
Размер (В x Ш x Д) |
96x53x59 ± 0.5 мм / 3.78x2.01x2.32 ± 0.02 ин |
Тегло |
150 g / 5.29 oz |
Монтаж |
DIN шина |
Максимален въртящ момент на винтовите клеми |
0,4 Nm / 3,54 lbin |
Сечение на проводника |
0.5 до 2.5 mm² / 20 до 14 AWG (зелена свързваща част) |
Дължина на облечения проводник |
6 до 7 мм / 0.24 до 0.28 инча (зелена свързваща част) |
Материал на черупката |
Пластмаса |
Цвят |
черен |
Температура на околната среда |
-20°C до 40°C / -5°F до 105°F |
Влажност |
30% до 70% RH |
Макс. надморска височина |
2000 м / 6562 фута. |
Основна схема на окабеляване

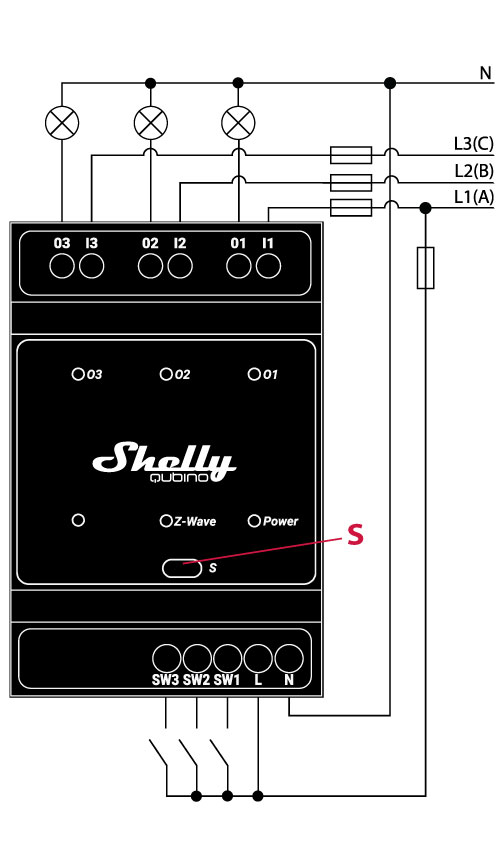

Фиг.1 |

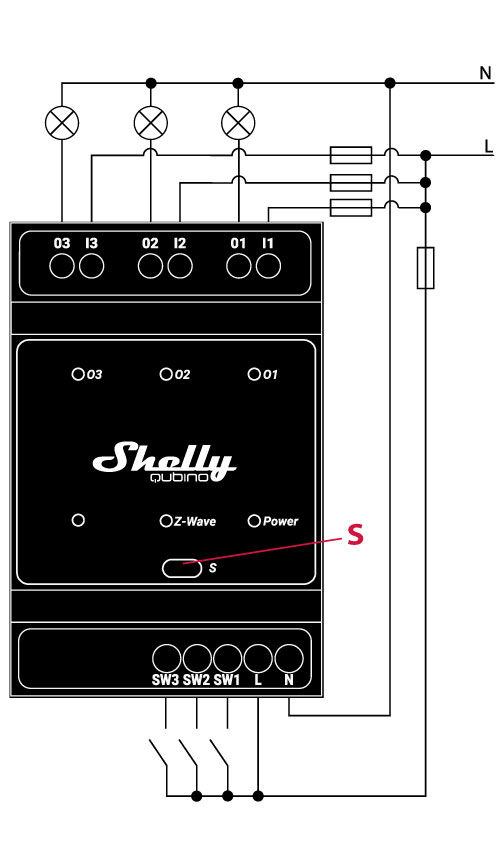

Фиг.2 |
Легенда
Терминали на устройството:
N: Неутрален терминал
L: Жив терминал (110-240 V AC)
SW (SW1): Ключ/бутон за входно терминал (управляващ O (O1))
SW2: Ключ/бутон за входен терминал (управляващ O2)
SW3: Ключ/бутон за входно терминал (управляващ O3)
I1: Заредете входния терминал на верига 1
I2: Входен терминал на натоварваща верига 2
I3: Входен терминал на натоварваща верига 3
O (O1): Изходен терминал на натоварваща верига (1)
O2: Изходен терминал на натоварваща верига 2
O3: Изходен терминал на натоварваща верига 3
Фиг.1 Проводници:
Н: Неутрална жица
L1(A): Натоварване на веригата фаза 1 жива жица (110-240 V AC)
L2(B): Натоварване на веригата фаза 2 жива жица (110-240 V AC)
L3(C): Натоварваща верига фаза 3 жива жица (110-240 V AC)
ЗАБЕЛЕЖКА: VLL= 400 V ~
Фиг.2 Проводници:
Н: Неутрална жица
Л: Натоварване на веригата 1 жива жица (110-240 V AC)
Л: Натоварване на верига 2 жива жица (110-240 V AC)
L: Натоварване на веригата 3 жива жица (110-240 V AC)
Бутон:С: С бутон
Относно Z-Wave®
Добавяне и премахване на устройството от Z-Wave® мрежа
Добавяне на устройството към Z-Wave® мрежа (включване)
Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.
Забележка! В случай на добавяне (включване) на Сигурност 2 (S2), ще се появи диалогов прозорец, който ще ви помоли да въведете съответния ПИН код (5 подчертавани цифри), който е написан на етикета Z-Wave® DSK отстрани на устройството и на етикета Z-Wave® DSK, поставен в опаковката.
ВАЖНО: ПИН кодът не трябва да бъде загубен.
SmartStart добавяне (включване)
Продуктите с активиран SmartStart могат да бъдат добавени в Z-Wave® мрежа, като се сканира Z-Wave® QR кодът, присъстващ на устройството, с шлюз, предоставящ включване на SmartStart. Не са необходими допълнителни действия и устройството с SmartStart ще бъде добавено автоматично в рамките на 10 минути след включването му в близост до мрежата.
С приложението за шлюз сканирайте QR кода на етикета на устройството и добавете Специфичния ключ за устройство (DSK) за Сигурност 2 (S2) в списъка за предоставяне в шлюза.
Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Добавянето ще бъде инициирано автоматично в рамките на няколко секунди след свързването на устройството към захранване, и устройството ще бъде добавено автоматично в Z-Wave® мрежа.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.
Добавяне (включване) с бутона S
Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.
Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.
Добавяне (включване) с превключвател/бутон
Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2 и т.н.) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене*). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.
*Режим на учене - състояние, което позволява на Устройството да получава мрежова информация от шлюза.
Премахване на устройството от Z-Wave® мрежа (изключване)
Забележка! Устройството ще бъде премахнато от вашата Z-Wave® мрежа, но всички персонализирани конфигурационни параметри няма да бъдат изтрити.
Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.
Премахване (изключване) с бутона S
Свържете устройството към захранване.
Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.
Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.
Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.
Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.
Премахване (изключване) с превключвател/бутон
Свържете устройството към захранване.
Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.
Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.
Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.
Възстановяване на фабричните настройки
Фабрично нулиране общо
След фабрично нулиране всички персонализирани параметри и съхранени стойности (kWh, асоциации, маршрути и т.н.) ще се върнат в своето подразбиращо се състояние. HOME ID и NODE ID, присвоени на устройството, ще бъдат изтрити. Използвайте тази процедура за нулиране само когато шлюзът липсва или по друг начин не работи.
Фабрично нулиране с бутона S
Забележка! Фабрично нулиране с бутона S е възможно по всяко време.
За да влезете в режим на настройка, натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Натиснете бутона S няколко пъти, докато LED светлината стане постоянна червена.
Натиснете и задръжте (> 2s) бутона S на устройството, докато червеният LED започне да мига в Режим 3. Освобождаването на бутона S ще стартира фабричното нулиране.
По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.
Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.
Фабрично нулиране с превключвател/бутон
Забележка! Фабрично нулиране с превключвател/бутон е възможно само в рамките на първата минута след свързването на устройството към електрическо захранване.
Свържете устройството към захранване.
Превключете ключа/бутонa, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 5 пъти в рамките на 3 секунди. Устройството трябва да получи сигнал за включване/изключване 5 пъти, което означава натискане на бутона 5 пъти или превключване на ключа включен и изключен 5 пъти.
По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.
Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.
Отдалечено фабрично нулиране с параметър с шлюз
Фабричното нулиране може да се извърши дистанционно с настройките в Параметър № 120.
Z-Wave® Сигурност и Специфичен Ключ за Устройство (DSK)
Устройството поддържа най-новата функция за сигурност 2 (S2). S2 се обработва от протокола за силно AES 128 криптиране, което означава, че S2 прави Z-Wave® най-сигурната платформа за сигурност на IoT (Интернет на нещата). За да се използва напълно продуктът и неговата функция за сигурност 2, трябва да се използва шлюз Z-Wave® с поддръжка на сигурност 2.
Аутентифициран контрол
Извънканален DSK за включване
Може да се използва от повечето реализации
Устройството също поддържа Security 2 удостоверена, неудостоверена и несигурна инклузия.
Забележка! Когато добавяте устройството към Z-Wave® мрежа с шлюз, поддържащ Security 2 (S2), е необходим PIN код на специфичния ключ на Z-Wave® устройството (DSK). Уникалният DSK код е отпечатан на етикета DSK отстрани на устройството, а копие е поставено в опаковката, което не трябва да се губи. Не премахвайте етикета DSK от продукта. Като резервна мярка, използвайте етикета в опаковката.
Първите пет цифри на ключа са подчертавани или подчертавани, за да помогнат на потребителя да идентифицира частта с ПИН кода от текста на DSK. DSK е допълнително представен с QR код, както е показано на изображението.
DSK етикет и QR код (пример)
Възел, който иска да се присъедини към клас S2 Access Control или клас S2 Authenticated, ще замъгли своя публичен ключ, като зададе байтовете 1..2 на нули (0x00), преди да предаде ключа си чрез RF.
DSK може да се използва за удостоверяване извън канала (OOB).
Включващият шлюз може да използва устройство за сканиране на QR кодове, за да прочете целия DSK на присъединяващото се устройство и да го съпостави с обфускирания публичен ключ, получен чрез RF от присъединяващото се устройство.
Параметри на Z-Wave®
Параметър № 1 - SW (SW1) Тип превключвател
Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW (SW1).
Размер на стойността: 1 байт
Стойност по подразбиране: 2
Стойности и описания:
0 - моментен превключвател (бутон за натискане),
1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),
2 - превключвател (Устройството променя статуса, когато превключвателят промени статуса)
Параметър № 2 - Тип превключвател SW2
Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW2.
Размер на стойността: 1 байт
Стойност по подразбиране: 2
Стойности и описания:
0 - моментен превключвател (бутон за натискане),
1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),
2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)
Параметър № 3 - Тип превключвател SW3
Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW3.
Размер на стойността: 1 байт
Стойност по подразбиране: 2
Стойности и описания:
0 - моментен превключвател (бутон за натискане),
1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),
2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)
Параметър № 17 - Възстановяване на състоянието O (O1) след прекъсване на захранването
Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O (O1) след прекъсване на захранването.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.
1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.
Параметър № 18 - Възстановяване на O2 състоянието след прекъсване на захранването
Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O2 след прекъсване на захранването.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.
1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.
Параметър № 19 - O (O1) Автоматично изключване с таймер
Ако натоварването O (O1) е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Авто ИЗКЛЮЧВАНЕ деактивирано
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 25. Задайте единиците на таймера на s или ms за O (O1) резолюция 100ms
Параметър № 20 - O (O1) Автоматично ВКЛЮЧВАНЕ с таймер
Ако натоварването O (O1) е ИЗКЛЮЧЕНО, можете да го настроите да се включи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда ИЗКЛЮЧИ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Автоматично ВКЛЮЧВАНЕ Изключено
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 25. Задайте единиците на таймера на s или ms за O (O1) резолюция 100ms
Параметър № 21 - Автоматично изключване на O2 с таймер
Ако натоварването O2 е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Авто ИЗКЛЮЧВАНЕ деактивирано
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 26. Задайте единиците на таймера на s или ms за O2 резолюция 100ms
Параметър № 22 - O2 Автоматично Включване с таймер
Ако натоварването O2 е ИЗКЛЮЧЕНО, можете да го настроите да се включва автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ИЗКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Автоматично ВКЛЮЧВАНЕ Изключено
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 26. Задайте единиците на таймера на s или ms за O2 резолюция 100ms
Параметър № 23 - O (O1) тип контакт - NO/NC
Зададената стойност определя типа на релеевия контакт за изход O (O1). Типът на релеевия контакт може да бъде нормално отворен (NO) или нормално затворен (NC).
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - НЕ
1 - NC
Релейна логика:
Пар-НЕ/НК |
Команда (суич, Z-Wave…) |
Изходно състояние на устройството |
|---|---|---|
НЕ (0) |
ИЗКЛ |
ИЗКЛ. (0 V) |
НЕ (0) |
НА |
ВКЛ. (230 V) |
NC (1) |
ИЗКЛ |
ВКЛ. (230 V) |
NC (1) |
НА |
ИЗКЛ. (0 V) |
Параметър № 24 - Тип контакт O2 - NO/NC
Зададената стойност определя типа на релеевия контакт за O2 изхода. Релеевият контакт може да бъде нормално отворен (NO) или нормално затворен (NC).
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - НЕ
1 - NC
Релейна логика:
пар-НЕ/НК |
команда (суич, зевейв,..) |
Изходно състояние на устройството |
|---|---|---|
НЕ (0) |
ИЗКЛ |
ИЗКЛ. (0V) |
НЕ (0) |
НА |
ВКЛ. (230V) |
NC (1) |
ИЗКЛ |
ВКЛ. (230V) |
NC (1) |
НА |
ИЗКЛ. (0V) |
Параметър № 25 - Задайте единиците на таймера на с или мс за O (O1)
Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 19, 20.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 – таймер зададен в секунди
1 – таймер, зададен в милисекунди
Параметър № 26 - Задайте единиците на таймера на с или мс за O2
Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 21, 22.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 – таймер зададен в секунди
1 – таймер, зададен в милисекунди
Параметър № 27 - Възстановяване на O3 състоянието след прекъсване на захранването
Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O3 след прекъсване на захранването.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.
1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.
Параметър № 29 - O3 Автоматично изключване с таймер
Ако натоварването O3 е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Авто ИЗКЛЮЧВАНЕ деактивирано
1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 26. Автоматично изключване, активирано за определен брой секунди (или милисекунди) с резолюция 100мс
Параметър № 30 - O3 Автоматично Включване с таймер
Ако натоварването O3 е ИЗКЛЮЧЕНО, можете да го програмирате да се включи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ИЗКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.
Размер на стойностите: 2 байта
Стойност по подразбиране: 0
Стойности и техните описания:
0 - Автоматично ВКЛЮЧВАНЕ Изключено
1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 26. Автоматичен таймер ВКЛ. активиран за определено количество секунди (или милисекунди) резолюция 100мс
Параметър № 91 - Аларма за вода
Този параметър определя как устройството трябва да реагира на докладите за алармени кадри. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.
Типовете известия, на които реагира, са следните:
Тип известие:
ИЗВЕСТИЕ_ТИП_ВОДЕН_СИГНАЛ 0x05
Уведомителни събития:
Всички освен ALARM_NO_EVENT 0x00
Размер на стойностите: 4 байта
Стойност по подразбиране: 0
Стойности и описания:
0 без действие
1 отворен изход
2 затворете изхода
Параметър № 92 - Димна аларма
Този параметър определя как устройството трябва да реагира на докладите за алармени кадри. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.
Типовете известия, на които реагира, са следните:
Тип известие:
ИЗПРАЩАНЕ_ТИП_ДИМЕН_АЛАРМ 0x01
Уведомителни събития:
ИЗВЕСТИЕ_СЪБИТИЕ_ДИМОВА_АЛАРМА_ДИМ_ОТКРИТ 0x01
ИЗВЕСТИЕ_СЪБИТИЕ_ДИМОВА_АЛАРМА_ДИМ_ОТКРИТ_НЕИЗВЕСТНО_МЕСТОПОЛОЖЕНИЕ 0x02
Размер на стойностите: 4 байта
Стойност по подразбиране: 0
Стойности и описания:
0 без действие
1 отворен изход
2 затворете изхода
Параметър № 93 - Аларма за CO
Този параметър определя как устройството трябва да реагира на докладите за алармени кадри. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.
Типовете известия, на които реагира, са следните:
Тип известие:
ИЗВЕСТИЕ_ТИП_СО_АЛАРМ 0x02
Уведомителни събития:
Всички освен ALARM_NO_EVENT 0x00
Размер на стойностите: 4 байта
Стойност по подразбиране: 0
Стойности и описания:
0 без действие
1 отворен изход
2 затворете изхода
Параметър № 94 - Аларма за топлина
Този параметър определя как устройството трябва да реагира на докладите за алармени кадри. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.
Типовете известия, на които реагира, са следните:
Тип известие:
ИЗВЕСТИЕ_ТИП_ТЕПЛОТЕХНИЧЕСКА_АЛАРМА 0x04
Уведомителни събития:
ИЗВЕСТИЕ_СЪБИТИЕ_ТЕПЛИННА_АЛАРМА_БЪРЗО_ПОВИШАВАНЕ_НА_ТЕМПЕРАТУРАТА_МЕСТОПОЛОЖЕНИЕ_ПРЕДОСТАВЕНО 0x03
ИЗВЕСТИЕ_СЪБИТИЕ_ТЕПЛИННА_АЛАРМА_БЪРЗО_ПОВИШАВАНЕ_НА_ТЕМПЕРАТУРАТА 0x04
ИЗВЕСТИЕ_СЪБИТИЕ_ТЕПЛИННА_АЛАРМА_БЪРЗО_ПАДАНЕ_НА_ТЕМПЕРАТУРАТА_ЛОКАЦИЯ_ПРЕДОСТАВЕНА 0x0C
ИЗВЕСТИЕ_СЪБИТИЕ_ТЕПЛИННА_АЛАРМА_БЪРЗО_ПАДАНЕ_НА_ТЕМПЕРАТУРАТА 0x0D
Размер на стойностите: 4 байта
Стойност по подразбиране: 0
Стойности и описания:
0 без действие
1 отворен изход
2 затворете изхода
Параметър № 106 - Тип контакт O3 - NO/NC
Зададената стойност определя типа на релеевия контакт за O3 изход. Релеевият контакт може да бъде нормално отворен (NO) или нормално затворен (NC).
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 - НЕ
1 - NC
Релейна логика:
пар-НЕ/НК |
команда (суич, зевейв,..) |
Изходно състояние на устройството |
|---|---|---|
НЕ (0) |
ИЗКЛ |
ИЗКЛ. (0V) |
НЕ (0) |
НА |
ВКЛ. (230V) |
NC (1) |
ИЗКЛ |
ВКЛ. (230V) |
NC (1) |
НА |
ИЗКЛ. (0V) |
Параметър № 108 - Задайте единиците на таймера на с или мс за O3
Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 29, 30.
Размер на стойностите: 1 байт
Стойност по подразбиране: 0
Стойности и описания:
0 – таймер зададен в секунди
1 – таймер, зададен в милисекунди
Параметър № 120 - Заводски настройки
Нулиране до фабричните настройки и премахване от Z-Wave мрежата.
Параметърът е Разширен и може да бъде скрит под Разширената категория.
Размер на стойностите: 4 байта
Стойност по подразбиране: 0
Стойности и описания:
0 - Без действие
1 - Фабрично нулиране
След извършване на нулиране, стойността на параметъра автоматично се задава на 0.
Параметър № 201 - Серийен номер 1
Този параметър съдържа част от серийния номер на устройството.
Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.
Размер на стойностите: 4 байта
Стойност по подразбиране: Специфична за устройството
Стойности и описания:
· 0x00000000 - 0x7FFFFFFF
Параметър № 202 - Серийен номер 2
Този параметър съдържа част от серийния номер на устройството.
Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.
Размер на стойностите: 4 байта
Стойност по подразбиране: Специфична за устройството
Стойности и описания:
· 0x00000000 - 0x7FFFFFFF
Параметър № 203 - Серийен номер 3
Този параметър съдържа част от серийния номер на устройството.
Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.
Размер на стойностите: 4 байта
Стойност по подразбиране: Специфична за устройството
Стойности и описания:
· 0x00000000 - 0x7FFFFFFF
Z-Wave® Командни класове
АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
CONFIGURATION_V4 [S0, S2]*
УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_V1 [S0, S2]*
FIRMWARE_UPDATE_MD_V5 [S0, S2]*
ИНДИКАТОР_V3 [S0, S2]*
ПРОИЗВОДИТЕЛ_СПЕЦИФИЧЕН_V2 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
POWERLEVEL_V1 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ТРАНСПОРТНА_УСЛУГА_V2
VERSION_V3 [S0, S2]*
ZWAVEPLUS_INFO_V2
Крайна точка 1
АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
Крайна точка 2
АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
Крайна точка 3
АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
[S2]* Клас на команда S2 за сигурност
ЗАБЕЛЕЖКА: КАРТИРАНЕ НА COMMAND_CLASS_BASIC
Поддържаща команда клас Основен
'COMMAND_CLASS_BASIC е картографиран в COMMAND_CLASS_SWITCH_BINARY, за активиране на управление на превключвател (O) O1, O2,..:'
"Свитч (O) O1, O2,.. ще бъде включен или изключен, след получаване на командата BASIC_SET:"
Получена основна команда |
Картографирана команда (двоен превключвател) |
Основен комплект (0xFF) |
Смяна на двоичен превключвател (0xFF) |
Основен набор (0x00) |
Смяна на двоичен превключвател (0x00) |
Основен GET |
Основен доклад (Текуща стойност, Целева стойност) |
Индикатор за подкрепящ клас на командата
Устройството поддържа клас на команда Indicator V3 (ID 0x50). Когато устройството получи зададен индикатор, LED светлината мига в съответствие с получената зададена индикатор.
Отнасяйте се към главата за LED сигнализация.
Z-Wave® Команден клас за известия
Z-Wave® асоциации
Z-Wave® Важно предупреждение
Z-Wave® безжичната комуникация не винаги може да бъде 100% надеждна. Това устройство не трябва да се използва в ситуации, в които животът и/или ценностите зависят единствено от неговото функциониране. Ако устройството не бъде разпознато от вашия шлюз или изглежда неправилно, може да се наложи да промените типа на устройството ръчно и да се уверите, че вашият шлюз поддържа Z-Wave Plus™ многостепенни устройства.
Отстраняване на неизправности
За отстраняване на проблеми, моля, посетете нашия портал за поддръжка: Поддръжка
Съвместимост
Wave Pro 3 |
функции - отчети |
||||||
Шлюз |
Включване/изключване 1 |
Вкл./Изкл. 2 |
Включване/изключване 3 |
SW Вкл./Изкл. 1 |
SW Вкл./Изкл. 2 |
SW Вкл./Изкл. 3 |
Бележки |
Домашен асистент |
|
|
|
|
|
|
|
Fibaro - HC 3 / Wave engine 3 |
TBD |
TBD |
TBD |
TBD |
TBD |
TBD |
|
Домашен |
TBD |
TBD |
TBD |
TBD |
TBD |
TBD |
Проблемите с отчетите могат да бъдат решени с това решение. |
Homee Gen 7 |
TBD |
TBD |
TBD |
TBD |
TBD |
TBD |
|
Homee Gen 5 |
TBD |
TBD |
TBD |
TBD |
TBD |
TBD |
*1, *2 |
Умни неща |
TBD |
TBD |
TBD |
TBD |
TBD |
TBD |
|
Бележки |
|||||||
функция |
Значение / тестван |
|---|---|
Вкл./Изкл |
ако устройството реагира на командата On/Off на приложението UI |
SW Вкл./Изкл |
ако устройството докладва промени в On/Off чрез SW вход |
Затъмняване |
ако устройството отговори на командата за затъмняване на приложението |
SW затъмняване |
ако устройството докладва промяна на състоянието на затъмняване чрез SW вход |
ватове |
ако ватите са докладвани (непоканени) |
kWh |
ако kWh се докладват (непоканени) |
Нагоре/Надолу |
ако устройството отговаря на командата Up/Down на приложението |
SW нагоре/надолу |
ако устройството докладва промени в статус Up/Down чрез SW вход |
Летви |
ако ламелите реагират на командата на приложението |
SW ламели |
ако ламелите докладват промените, направени от SW |
*SW сцена |
отделен режим ако устройството докладва команди за сцена с едно натискане, двойно натискане,… |
*SW Вкл./Изкл |
отделен режим ако устройството докладва бинарно Включено/Изключено чрез SW вход |
Легенда | ||||
Символ |
състояние |
|||
|
Работещи/възможни |
|||
❌ |
Не работи / Не е възможно |
|||
П |
частично |
|||
N/T |
Не е тестван |
|||
TBD |
Да се направи |
|||
Ръководства за портали
Можете да намерите полезни ръководства за шлюзове в Z-Wave Базата знания на Shelly.
Съответствие
Wave Pro 3 многоезично ЕС декларация за съответствие.pdf
Wave Pro 3 UK PSTI ACT Декларация за съответствие.pdf
Wave Pro 3 AU NZ Сертификат за подходящост.pdf
