Wave Pro 2PM AU

Забележка: Продуктовата линия, известна като "Shelly Qubino Wave", сега ще се нарича "Shelly Wave". Тази промяна на името няма да повлияе на функционалността на устройствата. Единствената модификация ще бъде използването на новото име във всяка бъдеща документация.

Идентификация на устройството

Устройство: Wave Pro 2PM
AUS частен номер/Код за поръчка: QPSW-0A2P16AU
Z-Wave продукт тип ID: 0x0002
Z-Wave продукт ID: 0x008D
Z-Wave производител: Shelly Europe Ltd.
Z-Wave производител ID: 0x0460

Терминология

Устройство - В този документ терминът “Устройство” се използва за обозначаване на устройството Shelly Qubino, което е предмет на това ръководство.
Gateway - Z-Wave® шлюз, известен също като Z-Wave® контролер, Z-Wave® основен контролер, Z-Wave® първичен контролер или Z-Wave® хъб и др., е устройство, което служи като централен хъб за Z-Wave® смарт дом мрежа. Терминът “gateway” се използва в този документ.
S бутон - Z-Wave® сервизният бутон, разположен на Z-Wave® устройства, се използва за различни функции, като добавяне (включване), премахване (изключване) и нулиране на устройството до фабричните му настройки. Терминът "S бутон" се използва в този документ.

Кратко описание

Устройството е DIN шина монтирано 2-канално смарт превключвател с измерване на мощността. То контролира функцията за включване/изключване на два независими електрически уреда с натоварване до 16 A на канал (25 A общо). Съвместимо е с превключватели (по подразбиране) и бутони.

Превключвател/бутон, свързан към входния терминал SW (SW1)

SW1: Ако SW (SW1) е конфигуриран като превключвател (по подразбиране), всяко превключване на превключвателя ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н. Ако SW (SW1) е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н.

Превключвател, свързан към входния терминал SW (SW1)

Ако SW (SW1) е конфигуриран като комутатор (по подразбиране), всяко превключване на ключа ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н.

Променете позицията на превключвателя веднъж: Променете състоянието на изхода O (O1) на противоположното състояние и изпратете командата до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация).
Променете позицията на превключвателя два пъти: Ако закъснението между първия и втория клик е по-малко от 500ms, това се интерпретира като "Променете позицията на превключвателя два пъти". Изпратете команда до свързаните устройства (димери, щори, ….) в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация).

Свитч-памет, свързана с входен терминал SW (SW1)

Ако SW (SW1) е конфигуриран като превключвател-памет, тогава:

Превключване на контакт за затваряне на паметта: Променете състоянието на изхода O (O1) на включено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)
Превключване на отворен контакт на паметта: Променете състоянието на изхода O (O1) на изключено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)

Бутон, свързан с входен терминал SW (SW1)

Ако SW (SW1) е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O (O1) на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.

Кратко натискане: Променете състоянието на изхода O (O1) на противоположното и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)
Дръжте: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)
Освобождаване: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)

Превключвател/бутон, свързан към входен терминал SW2

Ако SW2 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени състоянието на изход O2 на противоположното състояние - включено, изключено, включено и т.н. Ако SW2 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона ще промени състоянието на изход O2 на противоположното състояние - включено, изключено, включено и т.н.

Превключвател, свързан към входен терминал SW2

Ако SW2 е конфигуриран като суич (по подразбиране), всяко превключване на ключа ще промени изходното състояние O2 на противоположното състояние - ВКЛ., ИЗКЛ., ВКЛ. и т.н.

Променете позицията на превключвателя веднъж: Променете състоянието на изхода O2 на противоположното и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Промяна на позицията на превключвателя два пъти: Ако закъснението между първия и втория клик е по-малко от 500ms, това се интерпретира като промяна на позицията на превключвателя два пъти. Изпратете команда до свързаните устройства (димери, щори, ….) в свързаните групи 4 и 4 (проверете глава Z-Wave Асоциация)

Свитч-памет, свързана с входен терминал SW2

Ако SW2 е конфигуриран като превключвател-памет, тогава:

Превключване на контакт за затваряне на паметта: Променете състоянието на изхода O2 на включено състояние и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Превключване на отворен контакт на паметта: Променете състоянието на изхода O2 в изключено състояние и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)

Бутон, свързан с входен терминал SW2

Ако SW2 е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O2 на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.

Кратко натискане: Променете състоянието на изхода O2 на противоположното и изпратете команда до свързаните устройства в свързаните групи 4 и 5 (проверете глава Z-Wave Асоциация)
Дръжте: Изпратете команда до свързаните устройства в свързаната група 4 (проверете глава Z-Wave Асоциация)
Освобождаване: Изпратете команда до свързаните устройства в свързаната група 5 (проверете глава Z-Wave Асоциация)

Включване/Изключване на натоварването, свързано с O (O1)

Натоварване, свързано с O (O1) възможно е да се включи/изключи чрез:

чрез Z-Wave команда
Автоматичното превключване може да бъде активирано чрез правилните настройки на Параметри № 19 и 20.
натискане на превключвателя/бутон SW (SW1): Променете състоянието на свързаното натоварване на противоположното.

Включване/Изключване на натоварването, свързано с O2

Натоварване, свързано с O2 възможно е да се включи/изключи чрез:

чрез Z-Wave команда
Автоматичното превключване може да бъде активирано чрез правилните настройки на Параметри № 21 и 22.
натискане на превключвателя/бутон SW2: Промяна на състоянието на свързаното натоварване на противоположното.

Основни приложения

Жилищен
MDU (Многофамилни единици - апартаменти, кондоминиуми, хотели и др.)
Лека търговия (малки офис сгради, малки търговски обекти/ресторанти/бензиностанции и др.)
Държавен/общински
Университет/колеж

Интеграции

Устройствата Shelly Qubino Wave са разработени на водещата в света технология за умни домове – Z-Wave.

Това означава, че Shelly Qubino Wave работи с всички сертифицирани шлюзове, поддържащи комуникационния протокол Z-Wave.

За да се уверим, че функциите на продуктите Shelly Qubino Wave са поддържани на вашия шлюз, редовно извършваме тестове за съвместимост на нашите устройства с различни Z-Wave шлюзове.

Оптимизирани вътрешни схеми

Електрически интерфейси на устройството

Входове

2 превключвателя/бутона вход на винтов терминал
3 входа за захранване на винтови клеми: N (+), L (Ʇ)

Изходи

2 релейни изхода с измерване на мощността на винтов терминал

Свързаност

Z-Wave - Ненадежден, S0 Сигурност, S2 Неавтентифицирана Сигурност, S2 Автентифицирана Сигурност

Функции за безопасност

Защита от прегряване

Устройството има вътрешна защита от прегряване. Ако температурата надвиши предварително зададените стойности от 80°C за повече от 5 секунди, устройството ще:

изключи собственото си реле
изпраща Доклада за Уведомление до Шлюза (открито прегряване)
LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито прегряване)

Всяка от следните дейности нулира тази аларма: цикъл на захранване, кратко натискане на бутона S, натискане на който и да е превключвател/бутон, свързан към който и да е терминал SW (SW, SW1, SW2, …).

ЗАБЕЛЕЖКА: Защитата от прегряване винаги е активна и не може да бъде деактивирана.
Допълнително описание по-горе в глава Уведомление за открито прегряване.

Защита от свръхток

Устройството има вътрешна защита от пренапрежение. Ако токът надвиши 16A+10% (максимален превключващ ток +10%) за повече от 5 секунди, устройството ще:

изключи собственото си реле
изпраща Доклада за Уведомление до Ш gateway (Открито е прекомерно текущо натоварване)
LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито пренапрежение)

Всяка от следните дейности нулира тази аларма: цикъл на захранване, кратко натискане на бутона S, натискане на който и да е превключвател/бутон, свързан към който и да е терминал SW (SW, SW1, SW2, …).

ЗАБЕЛЕЖКА: Защитата от свръхток винаги е активна и не може да бъде деактивирана.
Допълнително описание по-горе в глава Уведомление за открито презареждане.

Защита от пренапрежение

Устройството има вътрешна защита от пренапрежение. Това е валидно за стандартно захранващо напрежение 230 V AC. Ако напрежението надвиши 240 V AC + 15% (278 V AC) за повече от 5 секунди, устройството ще:

изключи собственото си реле
изпраща Доклада за Уведомление до Шлюза (Открито е пренапрежение)
LED светлините реагират, както е посочено по-горе (проверете режима на мигане на LED за открито пренапрежение)

Всяка от следните дейности нулира тази аларма: цикъл на захранване, кратко натискане на бутона S, натискане на който и да е превключвател/бутон, свързан към който и да е терминал SW (SW, SW1, SW2, …).

ЗАБЕЛЕЖКА: Защитата от свръхток винаги е активна и не може да бъде деактивирана.
Допълнително описание по-горе в глава Уведомление за открито пренапрежение.

Поддържани типове натоварване

Резистивни (крушки с нажежаема жичка, отоплителни устройства)
Капацитивни (кондензаторни банки, електронно оборудване, кондензатори за стартиране на мотори)
Индуктивен с RC дросел (LED драйвери, трансформатори, вентилатори, хладилници, климатици)

Потребителски интерфейс

S бутон и режими на работа

Нормален режим
Настройка в режим на прогрес
Режим на настройка (с бутона S)
- Режимът на настройки е необходим, за да започнете желаната процедура, например: добавяне (включване), премахване (изключване), фабрично нулиране и т.н. Той има ограничено време на работа. След като процедурата в режима на настройки приключи, устройството автоматично преминава в нормален режим.
- Влизане в режим на настройка:
  - Бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът не стане син.
  - Допълнително бързо натискане на бутона S означава смяна на менюто в безкраен цикъл.
  - Статусът на менюто LED има таймаут от 10 секунди, преди отново да влезе в нормално състояние.

Функции на бутона S

Ръчно добавяне на устройството в Z-Wave мрежа
Ръчно премахване на устройството от Z-Wave мрежа
Възстановяване на фабричните настройки на устройството

LED сигнализация

Кликнете, за да видите LED сигнализация

Нормален режим

Премахнато/изключено

LED светлината ще мига в синьо в Режим 1 в продължение на 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавено/включено

LED светлината ще мига зелено в Режим 1 в продължение на 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Настройките се извършват

Фабрично нулиране и рестартиране

По време на фабрично нулиране, LED светлината ще свети постоянно зелено за приблизително 1 секунда, след което синята и червената LED светлина ще мигат 0,1 секунда включено, 0,1 секунда изключено за около 2 секунди.

Добавяне / премахване

По време на добавяне или премахване, LED светлината ще мига синьо в Режим 2.

Актуализиране на фърмуер по OTA

По време на OTA актуализацията, LED светлината ще мига в синьо и в червено в Режим 2.

Проверка на захранването 230 V променлив ток или 24 V постоянен ток

По време на проверка на захранването, LED индикаторът ще мига в синьо и в червено в Режим 5.

Режим на настройки с бутона S

Добавяне / Премахване на избраното меню

Когато менюто е избрано, LED светлината ще бъде синя, за максимум 10 секунди.

Добавяне / Премахване на меню - при натискане на бутона S - Добавяне/Премахване на избрания процес

Когато менюто се изпълнява, LED светлината ще мига в синьо в Режим 3.

Избрано меню за фабрично нулиране

Когато менюто е избрано, LED светлината ще бъде червена, за максимум 10 секунди.

Фабрично нулиране - докато натискате бутона S - избран процес на фабрично нулиране

Когато менюто се изпълнява, LED светлината ще мига в червено в Режим 3.

Режим на аларма

Открито е превишение на тока

LED светлината ще мига червено в Режим 4 1x - 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност.

Открито прегряване

LED светлината ще мига в червено в Режим 4 2x - 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност

Повреда на захранването (повреда на захранване 230 V AC честота или 24 V DC напрежение)

LED светлината ще мига червено в Режим 4 3x - 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност

Открито пренапрежение

LED светлината ще мига червено в Режим 4 7x - 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност.

Режими на мигане на светодиода

Кликнете, за да видите режимите на мигане на LED.

Режими на мигане на светодиода
Режим 1	0,5 s Вкл./2 s Изкл
Режим 2	0,5s Вкл./0,5s Изкл
Режим 3	0,1s Вкл./0,1s Изкл
Режим 4	(1x до 6x - 0,2s Включено/0,2s Изключено) + 2s Изключено
Режим 5	0,2s На синьо/0,2s На червено

Спецификации

Захранване	110 - 240 V променлив ток, 50/60 Hz
Консумация на енергия	< 0,3 W
Измерване на мощността [W]	да
Макс. превключващо напрежение променлив ток	240 V
Макс. превключващ ток AC	16 A на канал, 25 A общо
Макс. превключващо напрежение DC	N/A
Макс. превключващ ток DC	N/A
Защита от прегряване	да
Защита от претоварване	да
Защита от пренапрежение	да
Разстояние	До 40 м на закрито (131 фута) (зависи от местните условия)
Z-Wave® повторител:	да
процесор	Z-Wave® S800
Z-Wave® честотни ленти	919,8 MHz
Максимална радиочестотна мощност, предавана в честотни ленти	< 25 mW
Размер (В x Ш x Д)	94x19x69 ± 0.5 мм / 3.70x0.75x2.71 ± 0.02 ин
Тегло	75 g / 2,65 oz.
Монтаж	DIN шина
Максимален въртящ момент на винтовите клеми	0,4 Nm / 3,54 lbin
Сечение на проводника	0.5 до 2.5 mm² / 20 до 14 AWG (зелена свързваща част) 0.5 до 1.5 mm² / 20 до 16 AWG (бели конектори)
Дължина на облечения проводник	6 до 7 мм / 0.24 до 0.28 инча (зелена свързваща част) 5 до 6 мм / 0.20 до 0.24 инча (бели конектори)
Материал на черупката	Пластмаса
Цвят	черен
Температура на околната среда	-20°C до 40°C / -5°F до 105°F
Влажност	30% до 70% RH
Макс. надморска височина	2000 м / 6562 фута.

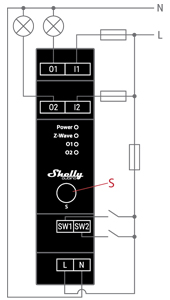

Основна схема на окабеляване


Легенда

Терминали		Проводници
н	Неутрална клема	н	Неутрален проводник
Л	Жив терминал (110–240 V AC)	Л	Жив (110 - 240 VAC) проводник
SW 1	Свитч/бутон за входно терминал (управляващ O1)
SW 2	Свитч/бутонен входен терминал (управляващ O2)
I1	Входен терминал за натоварваща верига 1
I2	Входен терминал за натоварваща верига 2
O1	Изходен терминал 1 на натоварващата верига
O2	Изходен терминал 2 на натоварващата верига

Относно Z-Wave®

Добавяне на устройството към Z-Wave® мрежа (включване)

Кликнете, за да видите как да добавите, премахнете и нулирате устройството

Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.

Забележка! В случай на добавяне (включване) на Сигурност 2 (S2), ще се появи диалогов прозорец, който ще ви помоли да въведете съответния ПИН код (5 подчертавани цифри), който е написан на етикета Z-Wave® DSK отстрани на устройството и на етикета Z-Wave® DSK, поставен в опаковката.
ВАЖНО: ПИН кодът не трябва да бъде загубен.

SmartStart добавяне (включване)

Продуктите с активиран SmartStart могат да бъдат добавени в Z-Wave® мрежа, като се сканира Z-Wave® QR кодът, присъстващ на устройството, с шлюз, предоставящ включване на SmartStart. Не са необходими допълнителни действия и устройството с SmartStart ще бъде добавено автоматично в рамките на 10 минути след включването му в близост до мрежата.

С приложението за шлюз сканирайте QR кода на етикета на устройството и добавете Специфичния ключ за устройство (DSK) за Сигурност 2 (S2) в списъка за предоставяне в шлюза.
Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Добавянето ще бъде инициирано автоматично в рамките на няколко секунди след свързването на устройството към захранване, и устройството ще бъде добавено автоматично в Z-Wave® мрежа.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Добавяне (включване) с бутона S

Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Добавяне (включване) с превключвател/бутон

Свържете устройството към захранване.
Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2 и т.н.) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене*). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.
Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.
Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

*Режим на учене - състояние, което позволява на Устройството да получава мрежова информация от шлюза.

Премахване на устройството от Z-Wave® мрежа (изключване)

Забележка! Устройството ще бъде премахнато от вашата Z-Wave® мрежа, но всички персонализирани конфигурационни параметри няма да бъдат изтрити.

Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.

Премахване (изключване) с бутона S

Свържете устройството към захранване.
Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира РЕЖИМ НА УЧЕНЕ.
Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.
Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Премахване (изключване) с превключвател/бутон

Свържете устройството към захранване.
Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.
Активирайте режима за добавяне/премахване на шлюза.
Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в РЕЖИМ НА УЧЕНЕ). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.
Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.
Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Възстановяване на фабричните настройки

Фабрично нулиране общо

След фабрично нулиране всички персонализирани параметри и съхранени стойности (kWh, асоциации, маршрути и т.н.) ще се върнат в своето подразбиращо се състояние. HOME ID и NODE ID, присвоени на устройството, ще бъдат изтрити. Използвайте тази процедура за нулиране само когато шлюзът липсва или по друг начин не работи.

Фабрично нулиране с бутона S

Забележка! Фабрично нулиране с бутона S е възможно по всяко време.

За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.
Натиснете бутона S няколко пъти, докато LED светлината стане постоянна червена.
Натиснете и задръжте (> 2s) бутона S на устройството, докато червеният LED започне да мига в Режим 3. Освобождаването на бутона S ще стартира фабричното нулиране.
По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.
Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Фабрично нулиране с превключвател/бутон

Забележка! Фабрично нулиране с превключвател/бутон е възможно само в рамките на първата минута след свързването на устройството към електрическо захранване.

Свържете устройството към захранване.
Превключете ключа/бутонa, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 5 пъти в рамките на 3 секунди. Устройството трябва да получи сигнал за включване/изключване 5 пъти, което означава натискане на бутона 5 пъти или превключване на ключа включен и изключен 5 пъти.
По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.
Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Фабрично нулиране отдалечено с параметър с шлюза

Фабричното нулиране може да бъде извършено дистанционно чрез настройки в Параметър № 120.

Z-Wave® Сигурност и Специфичен Ключ за Устройство (DSK)

Кликнете, за да видите информация за сигурността и DSK

Устройството поддържа най-новата функция за сигурност 2 (S2). S2 се обработва от протокола за силно AES 128 криптиране, което означава, че S2 прави Z-Wave® най-сигурната платформа за сигурност на IoT (Интернет на нещата). За да се използва напълно продуктът и неговата функция за сигурност 2, трябва да се използва шлюз Z-Wave® с поддръжка на сигурност 2.

Аутентифициран контрол

Извънканален DSK за включване
Може да се използва от повечето реализации

Устройството също поддържа Security 2 удостоверена, неудостоверена и несигурна инклузия.

Забележка! Когато добавяте устройството към Z-Wave® мрежа с шлюз, поддържащ Security 2 (S2), е необходим PIN код на специфичния ключ на Z-Wave® устройството (DSK). Уникалният DSK код е отпечатан на етикета DSK отстрани на устройството, а копие е поставено в опаковката, което не трябва да се губи. Не премахвайте етикета DSK от продукта. Като резервна мярка, използвайте етикета в опаковката.

Първите пет цифри на ключа са подчертавани или подчертавани, за да помогнат на потребителя да идентифицира частта с ПИН кода от текста на DSK. DSK е допълнително представен с QR код, както е показано на изображението.

DSK етикет и QR код (пример)

Възел, който иска да се присъедини към клас S2 Access Control или клас S2 Authenticated, ще замъгли своя публичен ключ, като зададе байтовете 1..2 на нули (0x00), преди да предаде ключа си чрез RF.

DSK може да се използва за удостоверяване извън канала (OOB).

Включващият шлюз може да използва устройство за сканиране на QR кодове, за да прочете целия DSK на присъединяващото се устройство и да го съпостави с обфускирания публичен ключ, получен чрез RF от присъединяващото се устройство.

Параметри на Z-Wave®

Кликнете, за да видите Параметрите

Параметър № 1 - SW (SW1) Тип превключвател

Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW (SW1).

Размер на стойността: 1 байт

Стойност по подразбиране: 2

Стойности и описания:

0 - моментен превключвател,
1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),
2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)

Параметър № 2 - Тип превключвател SW2

Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW2.

Размер на стойността: 1 байт

Стойност по подразбиране: 2

Стойности и описания:

0 - моментен превключвател (бутон за натискане),
1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),
2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)

Параметър № 6 - Размяна на входовете SW1 и SW2

Този параметър позволява да се разменят операциите на превключвателите, свързани към входовете SW1 и SW2, без да се променя окабеляването.

Размер на стойността: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - по подразбиране (SW1 - O1, SW2 - O2)
1 - разменени (SW1 - O2, SW2 - O1)

Параметър № 16 - Размяна на изходи O1 и O2

Този параметър позволява да се разменят операциите на изходите O1 и O2, без да се променя окабеляването (в случай на невалидно свързване на мотора), за да се осигури правилната работа.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - по подразбиране (O1 - ОТВОРЕН, O2 - ЗАТВОРЕН),
1 - обърнат (O1 - ЗАТВОРИ, O2 - ОТВОРИ)

Параметър № 17 - Възстановяване на състоянието на O (O1) след прекъсване на захранването

Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O (O1) след прекъсване на захранването.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.
1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.

Параметър № 18 - Възстановяване на O2 състоянието след прекъсване на захранването

Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O2 след прекъсване на захранването.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.
1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.

Параметър № 19 - O (O1) Автоматично изключване с таймер

Ако натоварването O (O1) е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

0 - Авто ИЗКЛЮЧВАНЕ деактивирано
1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 25. Автоматично изключване, активирано за определен брой секунди (или милисекунди) с резолюция 100мс

Параметър № 20 - O (O1) Автоматично ВКЛЮЧВАНЕ с таймер

Ако натоварването O (O1) е ИЗКЛЮЧЕНО, можете да го настроите да се включи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда ИЗКЛЮЧИ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

0 - Автоматично ВКЛЮЧВАНЕ Изключено
1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 25. Автоматичен таймер ВКЛ. активиран за определено количество секунди (или милисекунди) резолюция 100мс

Параметър № 21 - Автоматично изключване на O2 с таймер

Ако натоварването O2 е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

0 - Авто ИЗКЛЮЧВАНЕ деактивирано
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 26. Задайте единиците на таймера на s или ms за O2 резолюция 100ms

Параметър № 22 - O2 Автоматично Включване с таймер

Ако натоварването O2 е ИЗКЛЮЧЕНО, можете да го настроите да се включва автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато устройството получи команда за ИЗКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

0 - Автоматично ВКЛЮЧВАНЕ Изключено
1 - 32535 = 1 - 32535 секунди или милисекунди – вижте Параметър № 26. Задайте единиците на таймера на s или ms за O2 резолюция 100ms

Параметър № 23 - O (O1) тип контакт - NO/NC

Зададената стойност определя типа на релеевия контакт за изход O (O1). Типът на релеевия контакт може да бъде нормално отворен (NO) или нормално затворен (NC).

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - НЕ
1 - NC

Релейна логика:

параметър - NO/NC	команда (суич, Z-Wave,..)	Изходно състояние на устройството
НЕ (0)	ИЗКЛ	ИЗКЛ. (0 V)
НЕ (0)	НА	ВКЛ. (230 V)
NC (1)	ИЗКЛ	ВКЛ. (230 V)
NC (1)	НА	ИЗКЛ. (0 V)

Параметър № 24 - Тип контакт O2 - NO/NC

Зададената стойност определя типа на релеевия контакт за O2 изхода. Релеевият контакт може да бъде нормално отворен (NO) или нормално затворен (NC).

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 - НЕ
1 - NC

Релейна логика:

пар-НЕ/НК	команда (суич, зевейв,..)	Изходно състояние на устройството
НЕ (0)	ИЗКЛ	ИЗКЛ. (0V)
НЕ (0)	НА	ВКЛ. (230V)
NC (1)	ИЗКЛ	ВКЛ. (230V)
NC (1)	НА	ИЗКЛ. (0V)

Параметър № 25 - Задайте единиците на таймера на с или мс за O (O1)

Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 19, 20.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 – таймер зададен в секунди
1 – таймер, зададен в милисекунди

Параметър № 26 - Задайте единиците на таймера на с или мс за O2

Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 21, 22.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

0 – таймер зададен в секунди
1 – таймер, зададен в милисекунди

Параметър № 36 - O (O1) Доклад за мощността при промяна - процент

Този параметър определя минималната промяна в консумираната мощност, която ще доведе до изпращане на нов доклад до шлюза.

Размер на стойностите: 1 байт

Стойност по подразбиране: 50

Стойности и описания:

0 - докладите са деактивирани
1-100 (1-100%) - промяна в мощността

ЗАБЕЛЕЖКА: Независимо от промяната в процента на консумация на енергия, докладът няма да бъде изпращан по-често от определеното от Параметър № 39.

Параметър № 37 - O2 Доклад за промяна - процент

Този параметър определя минималната промяна в консумираната мощност, която ще доведе до изпращане на нов доклад до шлюза.

Размер на стойностите: 1 байт

Стойност по подразбиране: 50

Стойности и описания:

0 - докладите са деактивирани
1-100 (1-100%) - промяна в мощността

ЗАБЕЛЕЖКА: Независимо от промяната в процента на консумацията на енергия, докладът няма да бъде изпращан по-често от определеното в Параметър № 40.

Параметър № 39 - Минимално време между докладите (O) O1

Този параметър определя минималното време, което трябва да изтече, преди нов доклад за мощността на O (O1) да бъде изпратен до шлюза.

Размер на стойностите: 1 байт

Стойност по подразбиране: 30

Стойности и описания:

0 - докладите са деактивирани
1-120 (1-120s) - интервал на доклада

ЗАБЕЛЕЖКА: Този параметър е свързан с параметър № 36
ЗАБЕЛЕЖКА: Задаването на стойността на по-малко от 30 секунди може да доведе до състояние на задръстване в Z-Wave мрежата (бавен отговор на устройството и намалена стабилност на мрежата).

Параметър № 40 - Минимално време между докладите O2

Този параметър определя минималното време, което трябва да изтече, преди нов доклад за мощността на O2 да бъде изпратен до шлюза.

Размер на стойностите: 1 байт

Стойност по подразбиране: 30

Стойности и описания:

0 - докладите са деактивирани
1-120 (1-120s) - интервал на доклада
10-120 (10-120s) - интервал на докладване, забележка

ЗАБЕЛЕЖКА: Този параметър е свързан с параметър № 37
ЗАБЕЛЕЖКА: Задаването на стойността на по-малко от 30 секунди може да доведе до състояние на задръстване в Z-Wave мрежата (бавен отговор на устройството и намалена стабилност на мрежата).

Параметър № 91 - Аларма за вода

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

0 без действие
1 отворено реле
2 затворете реле

Параметър № 92 - Димна аларма

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

0 без действие
1 отворено реле
2 затворете реле

Параметър № 93 - Аларма за CO

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

0 без действие
1 отворено реле
2 затворете реле

Параметър № 94 - Аларма за топлина

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

0 без действие
1 отворено реле
2 затворете реле

Параметър № 120 - Заводски настройки

Нулиране до фабричните настройки и премахване от z-wave мрежата

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

0 - Не правете фабрично нулиране
1431655765 - Направете фабрично нулиране (шестнадесетично 0x55555555)

Забележка: След извършване на нулиране, стойността на параметъра автоматично се задава на 0.

Параметър № 201 - Серийен номер 1

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

0x00000000 - 0x7FFFFFFF

Параметър № 202 - Серийен номер 2

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

0x00000000 - 0x7FFFFFFF

Параметър № 203 - Серийен номер 3

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

0x00000000 - 0x7FFFFFFF

Z-Wave® Команден клас

Кликнете, за да видите класовете на командите

АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
CONFIGURATION_V4 [S0, S2]*
УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_V1 [S0, S2]*
FIRMWARE_UPDATE_MD_V5 [S0, S2]*
ИНДИКАТОР_V3 [S0, S2]*
ПРОИЗВОДИТЕЛ_СПЕЦИФИЧЕН_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
POWERLEVEL_V1 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ТРАНСПОРТНА_УСЛУГА_V2
VERSION_V3 [S0, S2]*
ZWAVEPLUS_INFO_V2

Крайна точка 1

АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2

Крайна точка 2

АСОЦИАЦИЯ_V2 [S0, S2]*
АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
ИЗВЕСТИЕ_V8 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2

[S2]* Клас на команда S2 за сигурност

Z-Wave® Команден клас за известия

Кликнете, за да видите класa на командата за известия

Открито прегряване

Коментирайте	Открито прегряване
Име на типа известие Z-Wave	Аларма за топлина
Z-Wave Уведомление тип - Стойност	0x04
Z-Wave уведомление тип - Събитие	състояние
Z-Wave Уведомление Име	Открито прегряване
Z-wave Уведомление Име - Стойност	0x02
Z-Wave Уведомление Име - Версия	V2
Z-Wave устройство специфично	да
LED сигнализация	Проверете таблицата за LED сигнализация
Реакция на устройството - Изключете всички изходи и изпратете известие	да
Действие за възстановяване - цикъл на захранването	да
Действие за възстановяване - кратко натискане на бутона S	да
Действие за възстановяване - натиснете който и да е превключвател или бутон, свързан към който и да е терминал на SW (SW, SW1, SW2, …)	да

Открито е превишение на тока O

Коментирайте	Открито е превишение на тока O (O1)
Име на типа известие Z-Wave	Управление на енергията
Z-Wave Уведомление тип - Стойност	0x08
Z-Wave уведомление тип - Събитие	състояние
Z-Wave Уведомление Име	Открито е превишение на тока
Z-wave Уведомление Име - Стойност	0x06
Z-Wave Уведомление Име - Версия	V3
Z-Wave устройство специфично	да
LED сигнализация	Проверете таблицата за LED сигнализация
Реакция на устройството - Изключете изхода O (O1) и изпратете известие	да
Действие за възстановяване - цикъл на захранването	да
Действие за възстановяване - кратко натискане на бутона S	да
Действие за възстановяване - натиснете който и да е превключвател или бутон, свързан към който и да е терминал на SW (SW, SW1, SW2, …)	да

AC мрежата е прекъсната

Коментирайте	AC мрежа прекъсната (валидно за AC и DC захранване)
Име на типа известие Z-Wave	Управление на енергията
Z-Wave Уведомление тип - Стойност	0x08
Z-Wave уведомление тип - Събитие	състояние
Z-Wave Уведомление Име	AC мрежата е прекъсната
Z-wave Уведомление Име - Стойност	0x02
Z-Wave Уведомление Име - Версия	V2
Z-Wave устройство специфично	да
LED сигнализация	Проверете таблицата за LED сигнализация
Реакция на устройството - Изключете всички изходи и изпратете известие	да
Действие за възстановяване - цикъл на захранването	да
Действие за възстановяване - кратко натискане на бутона S	да
Действие за възстановяване - натиснете който и да е превключвател или бутон, свързан към който и да е терминал на SW (SW, SW1, SW2, …)	да

Открита е свръхнапрежение

Коментирайте	Открита е свръхнапрежение
Име на типа известие Z-Wave	Управление на енергията
Z-Wave Уведомление тип - Стойност	0x08
Z-Wave уведомление тип - Събитие	състояние
Z-Wave Уведомление Име	Открита е свръхнапрежение
Z-Wave Уведомление Име - Стойност	0x07
Z-Wave Уведомление Име - Версия	V3
LED сигнализация	Проверете таблицата за LED сигнализация
Реакция на устройството - Изключете всички изходи и изпратете известие	да
Действие за възстановяване - цикъл на захранването	да
Действие за възстановяване - кратко натискане на бутона S	да
Действие за възстановяване - натиснете който и да е превключвател или бутон, свързан към който и да е терминал на SW (SW, SW1, SW2, …)	да

Z-Wave® асоциации

Кликнете, за да видите асоциациите

Основно устройство
Ассоциационна група 1 – Групата Lifeline докладва статуса на устройството и позволява назначаването само на едно устройство (Gateway по подразбиране), разрешен е само 1 възел. Поддържа следните класове команди:

ИНДИКАТОР_ДОКЛАД : Статус на LED
УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_ИЗВЕСТИЕ : задействано по искане
SWITCH_BINARY_REPORT : отчет за промяна на статуса за всички изходи O (O, O1, O2, …) - общ
ИЗВЕСТИЕ_ОТЧЕТ : задействано при прегряване
ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито превишение на тока, сума на всички изходи O (O1+O2+…)
ИЗВЕСТИЕ_ДОКЛАД : задействано при открито пренапрежение
ИЗВЕСТИЕ_ОТЧЕТ : задействано при прекъсване на AC мрежата
METER_REPORT : задействан от мощността на натоварването на всички свързани натоварвания към всички изходи O (O1+O2+…) (в съответствие с настройките на Параметри от № 36 до 43)

Група асоциации 2
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва основен клас команди).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата BASIC_SET ON или BASIC_SET OFF на свързаното устройство. Тази команда се отразява на изхода на свързаното устройство. Поддържа следните класове команди:

BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 3
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда за многостепенно стартиране / спиране).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата SWITCH_MULTILEVEL_START_LEVEL_CHANGE или SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE на свързаното устройство. Поддържа следните класове команди:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход

Асоциативна група 4
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва основен клас команди).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата BASIC_SET ON или BASIC_SET OFF на свързаното устройство. Тази команда се отразява на изхода на свързаното устройство. Поддържа следните класове команди:

BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 5
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда за многостепенно стартиране / спиране).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата SWITCH_MULTILEVEL_START_LEVEL_CHANGE или SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE на свързаното устройство. Поддържа следните класове команди:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход

Крайна точка 1

Краен пункт 1 - Група за асоцииране 1 - Жизнена линия

SWITCH_BINARY_REPORT : отчет за промяна на статуса за изход O (O1)

ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито превишение на тока O (O1)

METER_REPORT : задействан от консумацията на мощност на натоварването, свързано към изход O(O1) (в съответствие с настройките на Параметри № 36 и 39)

Група асоциации 2
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва основен клас команди).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата BASIC_SET ON или BASIC_SET OFF на свързаното устройство. Тази команда се отразява на изхода на свързаното устройство. Поддържа следните класове команди:

BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 3
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW (SW1).

Препоръчва се да се използват бутони за това асоцииране. Поддържа следните класове команди:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Крайна точка 2

Краен пункт 2 - Група за асоцииране 1 - Жизнена линия

SWITCH_BINARY_REPORT : отчет за промяна на статуса за изход O2

ИЗВЕСТИЕ_ОТЧЕТ : задействано при открито превишение на тока O2

METER_REPORT : задействан от консумацията на мощност на натоварването, свързано с изход O2 (в съответствие с настройките на Параметри № 37 и 40)

Група асоциации 2
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминал SW2 (използва основен клас команди).
Предизвикано от SW2. Устройството изпраща в зависимост от състоянието на SW2 (ключ или бутон) командата BASIC_SET ON или BASIC_SET OFF на свързаното устройство. Поддържа следните класове команди:

BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 3
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW2 (използва клас на команда Switch Multilevel). Активира се от SW2.

Препоръчва се да се използват бутони за това асоцииране. Поддържа следните класове команди:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Z-Wave® Важно предупреждение

Z-Wave® безжичната комуникация не винаги може да бъде 100% надеждна. Това устройство не трябва да се използва в ситуации, в които животът и/или ценностите зависят единствено от неговото функциониране. Ако устройството не бъде разпознато от вашия шлюз или изглежда неправилно, може да се наложи да промените типа на устройството ръчно и да се уверите, че вашият шлюз поддържа Z-Wave Plus™ многостепенни устройства.

Отстраняване на неизправности

За отстраняване на проблеми, моля, посетете нашия портал за поддръжка: Поддръжка

Съвместимост с шлюзове

Wave Pro 2PM	функции - отчети
Шлюз	Включване/изключване 1	Вкл./Изкл. 2	SW 1 Вкл./Изкл	SW 2 Вкл./Изкл	W 1	W 2	kWh	Бележки
Домашен асистент
Fibaro HC 3 / Z-Wave двигател 3
Домашен								*З
Homee Cube Gen 7
Homee Cube Gen 5			П *1	П *1	❌ *2	❌ *2	❌ *2	1, 2
Умни неща								с драйвера Shelly Wave edge
Бележки	1 Изходната промяна на състоянието обаче, съответното състояние на потребителския интерфейс не успява да отрази актуализациите. 2 W и kWh не се отчитат в потребителския интерфейс. *H Проблемите с отчетите могат да бъдат решени с това решение.

функция	Значение / тестван
Вкл./Изкл	ако устройството реагира на командата On/Off на приложението UI
SW Вкл./Изкл	ако устройството докладва промени в On/Off чрез SW вход
Затъмняване	ако устройството отговори на командата за затъмняване на приложението
SW затъмняване	ако устройството докладва промяна на състоянието на затъмняване чрез SW вход
ватове	ако ватите са докладвани (непоканени)
kWh	ако kWh се докладват (непоканени)
Нагоре/Надолу	ако устройството отговаря на командата Up/Down на приложението
SW нагоре/надолу	ако устройството докладва промени в статус Up/Down чрез SW вход
Летви	ако ламелите реагират на командата на приложението
SW ламели	ако ламелите докладват промените, направени от SW
*SW сцена	отделен режим ако устройството докладва команди за сцена с едно натискане, двойно натискане,…
*SW Вкл./Изкл	отделен режим ако устройството докладва бинарно Включено/Изключено чрез SW вход

Легенда
Символ	състояние
	Работещи/възможни
❌	Не работи / Не е възможно
П	частично
N/T	Не е тестван
TBD	Да се направи

Ръководства за портали

Можете да намерите полезни ръководства за шлюзове в Z-Wave Базата знания на Shelly.

Съответствие

'Wave Pro 2PM многоезично ЕС декларация за съответствие.pdf'

Wave Pro 2PM UK PSTI Декларация за съответствие.pdf

Wave Pro 1PM Pro 2PM & Shutter AU NZ Сертификат за подходящост.pdf

Печатно ръководство за потребителя

Wave_Pro2PM_multilang_2023_print_V1.pdf
