Wave Pro 1 US

Wave Pro 1 (САЩ)

Забележка: Продуктовата линия, известна като "Shelly Qubino Wave", сега ще се нарича "Shelly Wave". Тази промяна на името няма да повлияе на функционалността на устройствата. Единствената модификация ще бъде използването на новото име във всяка бъдеща документация.


Идентификация на устройството

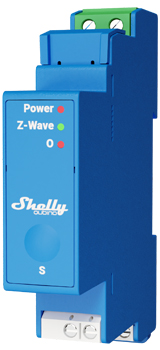

Устройство: Wave Pro 1
САЩ Частен номер/Код за поръчка: QPSW-0A1X16US
Z-Wave продукт тип ID: 0x0002
Z-Wave продукт ID: 0x008A
Z-Wave производител: Shelly Europe Ltd.
Z-Wave производител ID: 0x0460

Терминология

  • Устройство - В този документ терминът “Устройство” се използва за обозначаване на устройството Shelly Qubino, което е предмет на това ръководство.

  • Gateway - Z-Wave® шлюз, известен също като Z-Wave® контролер, Z-Wave® основен контролер, Z-Wave® първичен контролер или Z-Wave® хъб и др., е устройство, което служи като централен хъб за Z-Wave® смарт дом мрежа. Терминът “gateway” се използва в този документ.

  • S бутон - Z-Wave® сервизният бутон, разположен на Z-Wave® устройства, се използва за различни функции, като добавяне (включване), премахване (изключване) и нулиране на устройството до фабричните му настройки. Терминът "S бутон" се използва в този документ.

Кратко описание

Устройството е смарт ключ с монтаж на DIN шина и без потенциални контакти. То контролира функцията за включване/изключване на едно електрическо устройство с натоварване до 16 A. Съвместимо е с ключове (по подразбиране) и бутони.

Превключвател, свързан към входния терминал SW (SW1)

Ако SW (SW1) е конфигуриран като комутатор (по подразбиране), всяко превключване на ключа ще промени състоянието на изхода O (O1) на противоположното състояние - включено, изключено, включено и т.н.

  • Променете позицията на превключвателя веднъж: Променете състоянието на изхода O (O1) на противоположното състояние и изпратете командата до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация).

Свитч-памет, свързана с входен терминал SW (SW1)

Ако SW (SW1) е конфигуриран като превключвател-памет, тогава:

  • Превключване на контакт за затваряне на паметта: Променете състоянието на изхода O (O1) на включено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)

  • Превключване на отворен контакт на паметта: Променете състоянието на изхода O (O1) на изключено състояние и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)

Бутон, свързан с входен терминал SW (SW1)

Ако SW (SW1) е конфигуриран като бутон в настройките на устройството, всяко натискане на бутона променя изходното състояние O (O1) на противоположно - ВКЛ., ИЗКЛ., ВКЛ. и т.н.

  • Кратко натискане: Променете състоянието на изхода O (O1) на противоположното и изпратете команда до свързаните устройства в свързаните групи 2 и 3 (проверете глава Z-Wave Асоциация)

  • Дръжте: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)

  • Освобождаване: Изпратете команда до свързаните устройства в свързаната група 3 (проверете глава Z-Wave Асоциация)

Превключвател/бутон, свързан към входен терминал SW2

Ако SW2 е конфигуриран като суич (по подразбиране), всяка промяна в статуса на превключвателя ще изпрати команда за асоциация до устройства група 4 (включване/изключване) или група 5 SSLC (само кореново устройство с един канал) в зависимост от текущата позиция на превключвателя. (Проверете глава Z-Wave асоциация.)

Свитч-памет, свързана с входен терминал SW2

Ако SW2 е конфигуриран като превключвател за памет, всяка промяна в състоянието на превключвателя ще изпрати команда за асоцииране към група устройства 4 (включване/изключване) или група 5 (SSLC) (само за основно устройство с един канал) в съответствие с най-новото състояние на превключвателя, запомнено по време на последната загуба на захранване на модула. (Проверете главата за асоцииране на Z-Wave).

Бутон, свързан с входен терминал SW2

  • Кратко натискане: Превключва между команди включено/изключено, изпращайки команда до групи устройства 4 (включено/изключено) или 5 (SSLC) (приложимо само за основни едноканални устройства).

  • Задръжте: Изпраща команда за асоцииране, за да инициира корекция на нивото за устройства в група 5 (SSLC) (само коренови устройства с един канал). Вижте главата за асоцииране на Z-Wave за подробности.

  • Освобождаване: Изпраща команда за асоцииране за прекратяване на регулирането на нивото за устройства в група 5 (SSLC) (само коренови устройства с един канал). Вижте главата за асоцииране на Z-Wave за подробности.

Включване/Изключване на натоварването, свързано към O (O1)

Натоварване, свързано с O (O1) възможно е да се включи/изключи чрез:

  • чрез Z-Wave команда

  • Автоматичното превключване може да бъде активирано чрез правилните настройки на Параметри № 19 и 20.

  • натискане на превключвателя/бутон SW (SW1): Променете състоянието на свързаното натоварване на противоположното.

Основни приложения

Вмъкнете откъс

  • Жилищен

  • MDU (Многофамилни единици - апартаменти, кондоминиуми, хотели и др.)…

  • Лека търговия (малки офис сгради, малки търговски обекти/ресторанти/бензиностанции и др.)…

  • Индустриални (фабрики, електрически станции, пречиствателни станции, рафинерии и др.)…

  • Държавен/общински

  • Университет/колеж

  • земеделие

Интеграции

Устройствата Shelly Qubino Wave са разработени на водещата в света технология за умни домове – Z-Wave.

Това означава, че Shelly Qubino Wave работи с всички сертифицирани шлюзове, поддържащи комуникационния протокол Z-Wave.

За да се уверим, че функциите на продуктите Shelly Qubino Wave са поддържани на вашия шлюз, редовно извършваме тестове за съвместимост на нашите устройства с различни Z-Wave шлюзове.

Оптимизирани вътрешни схеми

Електрически интерфейси на устройството

Входове

  • 2 превключвателя/бутона вход на винтов терминал

  • 1 потенциално свободен контакт релейно входно на винтова клема

  • 2 захранващи входа на винтови клеми: N, L

Изходи

  • 1 потенциално свободен контакт реле изход на винтов терминал

Свързаност

Z-Wave - Ненадежден, S0 Сигурност, S2 Неавтентифицирана Сигурност, S2 Автентифицирана Сигурност

Функции за безопасност

Защита от прегряване

  • изключи собственото си реле

  • изпраща Доклада за Уведомление до Шлюза (открито прегряване)

  • LED светлините реагират, както е посочено по-горе (проверете режима на мигане за открито прегряване)

Всяка от следните дейности нулира тази аларма: цикъл на захранване, кратко натискане на бутона S, натискане на който и да е превключвател-бутони, свързани към който и да е терминал SW (SW, SW1, SW2, …).

ЗАБЕЛЕЖКА: Защитата от прегряване винаги е активна и не може да бъде деактивирана.
Допълнително описание по-горе в глава Уведомление за открито прегряване.

Поддържани типове натоварване

  • Резистивни (крушки с нажежаема жичка, отоплителни устройства)

  • Капацитивни (кондензаторни банки, електронно оборудване, кондензатори за стартиране на мотори)

  • Индуктивен с RC дросел (LED драйвери, трансформатори, вентилатори, хладилници, климатици)

Потребителски интерфейс

S бутон и режими на работа

  1. Нормален режим

  2. „Настройка в процес“ режим

  3. Режим на настройка (с бутона S)

    • Режимът на настройки е необходим, за да започнете желаната процедура, например: добавяне (включване), премахване (изключване), фабрично нулиране и т.н. Той има ограничено време на работа. След като процедурата в режима на настройки приключи, устройството автоматично преминава в нормален режим.

    • Влизане в режим на настройка:

      • Бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът не стане син.

      • Допълнително бързо натискане на бутона S означава смяна на менюто в безкраен цикъл.

      • Статусът на менюто LED има таймаут от 10 секунди, преди отново да влезе в нормално състояние.

Функции на бутона S

  • Ръчно добавяне на устройството в Z-Wave мрежа

  • Ръчно премахване на устройството от Z-Wave мрежа

  • Възстановяване на фабричните настройки на устройството

LED сигнализация

Кликнете, за да видите LED сигнализацията
Нормален режим

Премахнато/изключено

LED светлината ще мига в синьо в Режим 1 за 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Добавено/включено

LED светлината ще мига зелено в Режим 1 за 10 минути след всяко включване на захранването и 10 минути след натискане на бутона S.

Настройките се извършват

Фабрично нулиране и рестартиране

По време на фабрично нулиране, LED светлината ще свети постоянно зелено за приблизително 1 секунда, след което синята и червената LED светлина ще мигат 0,1 секунда включена, 0,1 секунда изключена за около 2 секунди.

Добавяне / премахване

По време на добавяне или премахване, LED светлината ще мига синьо в Режим 2.

Актуализиране на фърмуер по OTA

По време на OTA актуализацията, LED светлината ще мига в синьо и в червено в Режим 2.

Проверка на захранването 230 V променлив ток или 24 V постоянен ток

По време на проверка на захранването, LED светлината ще мига в синьо и в червено в Режим 5.


Режим на настройки с бутона S

Добавяне / Премахване на избраното меню

Когато менюто е избрано, LED светлината ще бъде синя, за максимум 10 секунди.

Добавяне / Премахване на меню - при натискане на бутона S - Добавяне/Премахване на избрания процес

Когато менюто се изпълнява, LED светлината ще мига в синьо в Режим 3.

Избрано меню за фабрично нулиране

Когато менюто е избрано, LED светлината ще бъде червена, за максимум 10 секунди.

Фабрично нулиране - докато натискате бутона S - избран процес на фабрично нулиране

Когато менюто се изпълнява, LED светлината ще мига червено в Режим 3.

Режим на аларма

Открито прегряване

LED светлината ще мига в червено в Режим 4 - 0,2s Включено 0,2s Изключено 0,2s Включено 0,2s Изключено 2s Изключено и повтаряйки тази последователност.

Режими на мигане на светодиода

Кликнете, за да видите режимите на мигане на LED.

Режими на мигане на светодиода

Режим 1

0,5 s Вкл./2 s Изкл

Режим 2

0,5s Вкл./0,5s Изкл

Режим 3

0,1s Вкл./0,1s Изкл

Режим 4

(1x до 6x - 0,2s Включено/0,2s Изключено) + 2s Изключено

Режим 5

0,2s На синьо/0,2s На червено

Спецификации

Захранване

110 - 240 V променлив ток, 50/60 Hz

Консумация на енергия

< 0,3 W

Макс. превключващо напрежение променлив ток

240 V

Макс. превключващ ток AC

15 А

Макс. превключващо напрежение DC

N/A

Макс. превключващ ток DC

N/A

Защита от прегряване

да

Мерене на мощност (W)

Не

Разстояние

До 40 м на закрито (131 фута) (зависи от местните условия)

Z-Wave® повторител:

да

процесор

Z-Wave® S800

Z-Wave® честотни ленти:

908,4 MHz

Размер (В x Ш x Д)

94x19x69 ± 0.5 мм / 3.70x0.75x2.71 ± 0.02 ин

Тегло

60 g / 2,12 oz.

Монтаж

DIN шина

Максимален въртящ момент на винтовите клеми

0,4 Nm / 3,54 lbin

Сечение на проводника

0.5 до 2.5 mm² / 20 до 14 AWG (зелена свързваща част)
0.5 до 1.5 mm² / 20 до 16 AWG (бели конектори)

Дължина на облечения проводник

6 до 7 мм / 0.24 до 0.28 инча (зелена свързваща част)
5 до 6 мм / 0.20 до 0.24 инча (бели конектори)

Материал на черупката

Пластмаса

Цвят

Син

Температура на околната среда

-20°C до 40°C / -5°F до 105°F

Влажност

30% до 70% RH

Макс. надморска височина

2000 м / 6562 фута.

Основна схема на окабеляване


Легенда

Терминали

Проводници

н

Неутрална клема

н

Неутрален проводник

Л

Жив терминал (110–240 V AC)

L1(A)

Заредете веригата с жива жица (110-240 V AC)

SW

Свитч/бутон за входно терминал (управляващ O)

L2(B)

Жив проводник на захранването на устройството (110-240 V AC)

SW2

Свитч/бутонен входен терминал

аз

Входен терминал на натоварващата верига

О

Изходен терминал на натоварващата верига

Относно Z-Wave®

Добавяне на устройството към Z-Wave® мрежа (включване)

Кликнете, за да видите как да добавите, премахнете и нулирате устройството

Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.

Забележка! В случай на добавяне (включване) на Сигурност 2 (S2), ще се появи диалогов прозорец, който ще ви помоли да въведете съответния ПИН код (5 подчертавани цифри), който е написан на етикета Z-Wave® DSK отстрани на устройството и на етикета Z-Wave® DSK, поставен в опаковката.
ВАЖНО: ПИН кодът не трябва да бъде загубен.

SmartStart добавяне (включване)

Продуктите с активиран SmartStart могат да бъдат добавени в Z-Wave® мрежа, като се сканира Z-Wave® QR кодът, присъстващ на устройството, с шлюз, предоставящ включване на SmartStart. Не са необходими допълнителни действия и устройството с SmartStart ще бъде добавено автоматично в рамките на 10 минути след включването му в близост до мрежата.

  1. С приложението за шлюз сканирайте QR кода на етикета на устройството и добавете Специфичния ключ за устройство (DSK) за Сигурност 2 (S2) в списъка за предоставяне в шлюза.

  2. Свържете устройството към захранване.

  3. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

  4. Добавянето ще бъде инициирано автоматично в рамките на няколко секунди след свързването на устройството към захранване, и устройството ще бъде добавено автоматично в Z-Wave® мрежа.

  5. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

  6. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Добавяне (включване) с бутона S

  1. Свържете устройството към захранване.

  2. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

  3. Активирайте режима за добавяне/премахване на шлюза.

  4. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

  5. Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира режима на учене.

  6. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

  7. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Добавяне (включване) с превключвател/бутон

  1. Свържете устройството към захранване.

  2. Проверете дали синята LED лампа мига в Режим 1. Ако да, устройството не е добавено към Z-Wave® мрежа.

  3. Активирайте режима за добавяне/премахване на шлюза.

  4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2 и т.н.) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в режим на учене*). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

  5. Синята LED лампа ще мига в Режим 2 по време на процеса на добавяне.

  6. Зелената LED лампа ще мига в Режим 1, ако Устройството е успешно добавено към Z-Wave® мрежа.

*Режим на учене - състояние, което позволява на Устройството да получава мрежова информация от шлюза.

Премахване на устройството от Z-Wave® мрежа (изключване)

Забележка! Устройството ще бъде премахнато от вашата Z-Wave® мрежа, но всички персонализирани конфигурационни параметри няма да бъдат изтрити.

Забележка! Всички изходи на устройството (O, O1, O2 и т.н. - в зависимост от типа на устройството) ще включват товара 1s / изключват 1s / включват 1s / изключват 1s, ако устройството бъде успешно добавено към/премахнато от Z-Wave® мрежа.

Премахване (изключване) с бутона S

  1. Свържете устройството към захранване.

  2. Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.

  3. Активирайте режима за добавяне/премахване на шлюза.

  4. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

  5. Бързо освободете и след това натиснете и задръжте (> 2s) бутона S на устройството, докато синята LED лампа започне да мига в Режим 3. Освобождаването на бутона S ще стартира РЕЖИМ НА УЧЕНЕ.

  6. Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.

  7. Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Забележка! В режим Настройки устройството има таймаут от 10 секунди, преди отново да влезе в Нормален режим.

Премахване (изключване) с превключвател/бутон

  1. Свържете устройството към захранване.

  2. Проверете дали зелената LED лампа мига в Режим 1. Ако да, устройството е добавено към Z-Wave® мрежа.

  3. Активирайте режима за добавяне/премахване на шлюза.

  4. Превключете ключа/бутон, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 3 пъти в рамките на 3 секунди (тази процедура поставя устройството в РЕЖИМ НА УЧЕНЕ). Устройството трябва да получи сигнал за включване/изключване 3 пъти, което означава натискане на моментния ключ 3 пъти или превключване на ключа включен и изключен 3 пъти.

  5. Синята LED лампа ще мига в Режим 2 по време на процеса на премахване.

  6. Синята LED лампа ще мига в Режим 1, ако Устройството бъде успешно премахнато от Z-Wave® мрежа.

Възстановяване на фабричните настройки

Фабрично нулиране общо

След фабрично нулиране всички персонализирани параметри и съхранени стойности (kWh, асоциации, маршрути и т.н.) ще се върнат в своето подразбиращо се състояние. HOME ID и NODE ID, присвоени на устройството, ще бъдат изтрити. Използвайте тази процедура за нулиране само когато шлюзът липсва или по друг начин не работи.

Фабрично нулиране с бутона S

Забележка! Фабрично нулиране с бутона S е възможно по всяко време.

  1. За да влезете в режим на настройка, бързо натиснете и задръжте бутона S на устройството, докато LED индикаторът стане син.

  2. Натиснете бутона S няколко пъти, докато LED светлината стане постоянна червена.

  3. Натиснете и задръжте (> 2s) бутона S на устройството, докато червеният LED започне да мига в Режим 3. Освобождаването на бутона S ще стартира фабричното нулиране.

  4. По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.

  5. Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Фабрично нулиране с превключвател/бутон

Забележка! Фабрично нулиране с превключвател/бутон е възможно само в рамките на първата минута след свързването на устройството към електрическо захранване.

  1. Свържете устройството към захранване.

  2. Превключете ключа/бутонa, свързан към който и да е от терминалите SW (SW, SW1, SW2,…) 5 пъти в рамките на 3 секунди. Устройството трябва да получи сигнал за включване/изключване 5 пъти, което означава натискане на бутона 5 пъти или превключване на ключа включен и изключен 5 пъти.

  3. По време на фабрично нулиране, LED индикаторът ще свети в зелено за около 1 секунда, след което синята и червената LED лампа ще започнат да мигаят в Режим 3 за приблизително 2 секунди.

  4. Синята LED лампа ще мига в Режим 1, ако фабричното нулиране е успешно.

Фабрично нулиране отдалечено с параметър с шлюза

Фабричното нулиране може да бъде извършено дистанционно чрез настройки в Параметър № 120.

Z-Wave® Сигурност и Специфичен Ключ за Устройство (DSK)

Кликнете, за да видите за Сигурността и DSK

Устройството поддържа най-новата функция за сигурност 2 (S2). S2 се обработва от протокола за силно AES 128 криптиране, което означава, че S2 прави Z-Wave® най-сигурната платформа за сигурност на IoT (Интернет на нещата). За да се използва напълно продуктът и неговата функция за сигурност 2, трябва да се използва шлюз Z-Wave® с поддръжка на сигурност 2.

Аутентифициран контрол

· Извънобхватен DSK за включване

· Може да се използва от повечето реализации

Устройството също поддържа Security 2 удостоверена, неудостоверена и несигурна инклузия.

Забележка! Когато добавяте устройството към Z-Wave® мрежа с шлюз, поддържащ Security 2 (S2), е необходим PIN код на специфичния ключ на Z-Wave® устройството (DSK). Уникалният DSK код е отпечатан на етикета DSK отстрани на устройството, а копие е поставено в опаковката, което не трябва да се губи. Не премахвайте етикета DSK от продукта. Като резервна мярка, използвайте етикета в опаковката.

Първите пет цифри на ключа са подчертавани или подчертавани, за да помогнат на потребителя да идентифицира частта с ПИН кода от текста на DSK. DSK е допълнително представен с QR код, както е показано на изображението.

DSK етикет и QR код (пример)

Възел, който иска да се присъедини към клас S2 Access Control или клас S2 Authenticated, ще замъгли своя публичен ключ, като зададе байтовете 1..2 на нули (0x00), преди да предаде ключа си чрез RF.

DSK може да се използва за удостоверяване извън канала (OOB).

  • Включващият шлюз може да използва устройство за сканиране на QR кодове, за да прочете целия DSK на присъединяващото се устройство и да го съпостави с обфускирания публичен ключ, получен чрез RF от присъединяващото се устройство.

Параметри на Z-Wave®

Кликнете тук, за да видите Z-Wave параметрите

Параметър № 1 - SW (SW1) Тип превключвател

Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW (SW1).

Размер на стойността: 1 байт

Стойност по подразбиране: 2

Стойности и описания:

  • 0 - моментен превключвател,

  • 1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),

  • 2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)

Параметър № 2 - Тип превключвател SW2

Този параметър определя как устройството трябва да третира превключвателя (кой тип), свързан към терминала SW2.

Размер на стойността: 1 байт

Стойност по подразбиране: 2

Стойности и описания:

  • 0 - моментен превключвател (бутон за натискане),

  • 1 - превключвател (контакт затворен - ВКЛ / контакт отворен - ИЗКЛ),

  • 2 - превключвател (устройството променя статуса, когато превключвателят промени статуса)

Параметър № 17 - Възстановяване на състоянието на O (O1) след прекъсване на захранването

Този параметър определя дали статусът включено/изключено се запазва и възстановява за товара, свързан към O (O1) след прекъсване на захранването.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

  • 0 - Устройството запазва последния статус на включване/изключване и го възстановява след прекъсване на захранването.

  • 1 - Устройството не запазва статусa на включване/изключване и не го възстановява след прекъсване на захранването, остава изключено.

Параметър № 19 - O (O1) Автоматично изключване с таймер

Ако натоварването O (O1) е ВКЛЮЧЕНО, можете да го настроите да се изключи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда за ВКЛЮЧВАНЕ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

  • 0 - Авто ИЗКЛЮЧВАНЕ деактивирано

  • 1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 25. Автоматично изключване, активирано за определен брой секунди (или милисекунди) с резолюция 100мс

Параметър № 20 - O (O1) Автоматично ВКЛЮЧВАНЕ с таймер

Ако натоварването O (O1) е ИЗКЛЮЧЕНО, можете да го настроите да се включи автоматично след периода от време, определен в този параметър. Таймерът се нулира на нула всеки път, когато Устройството получи команда ИЗКЛЮЧИ, било то дистанционно (от шлюза или свързаното устройство) или локално от превключвателя.

Размер на стойностите: 2 байта

Стойност по подразбиране: 0

Стойности и техните описания:

  • 0 - Автоматично ВКЛЮЧВАНЕ Изключено

  • 1 - 32535 = 1 - 32535 секунди (или милисекунди – вижте Параметър № 25. Автоматичен таймер ВКЛ. активиран за определено количество секунди (или милисекунди) резолюция 100мс

Параметър № 23 - O (O1) тип контакт - NO/NC

Зададената стойност определя типа на релеевия контакт за изход O (O1). Типът на релеевия контакт може да бъде нормално отворен (NO) или нормално затворен (NC).

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

  • 0 - НЕ

  • 1 - NC

Релейна логика:

пар-НЕ/НК

команда (суич, зевейв,..)

Изходно състояние на устройството

НЕ (0)

ИЗКЛ

ИЗКЛ. (0 V)

НЕ (0)

НА

ВКЛ. (230 V)

NC (1)

ИЗКЛ

ВКЛ. (230 V)

NC (1)

НА

ИЗКЛ. (0 V)

Параметър № 25 - Задайте единиците на таймера на с или мс за O (O1)

Настройте единиците на таймера на секунди или милисекунди. Изберете дали искате да настроите таймера в секунди или милисекунди в Параметри № 19, 20.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

  • 0 – таймер зададен в секунди

  • 1 – таймер, зададен в милисекунди

Параметър № 91 - Аларма за вода

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

  • 0 без действие

  • 1 отворено реле

  • 2 затворете реле

Параметър № 92 - Димна аларма

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

  • 0 без действие

  • 1 отворено реле

  • 2 затворете реле

Параметър № 93 - Аларма за CO

Този параметър определя към кои алармени рамки и как устройството трябва да реагира. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

  • 0 без действие

  • 1 отворено реле

  • 2 затворете реле

Параметър № 94 - Аларма за топлина

Този параметър определя на кои алармени кадри устройството трябва да реагира и как. Параметрите се състоят от 4 байта, трите най-значими байта са зададени в съответствие с официалната спецификация на протокола Z-Wave.

Размер на стойностите: 4 байта

Стойност по подразбиране: 0

Стойности и описания:

  • 0 без действие

  • 1 отворено реле

  • 2 затворете реле

Параметър № 120 - Заводски настройки

Нулиране до фабричните настройки и премахване от Z-Wave мрежата.

Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 1 байт

Стойност по подразбиране: 0

Стойности и описания:

  • 0 - Не правете фабрично нулиране

  • 1 - Извършете фабрично нулиране

Параметър № 201 - Серийен номер 1

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

  • 0x00000000 - 0x7FFFFFFF

Параметър № 202 - Серийен номер 2

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

  • 0x00000000 - 0x7FFFFFFF

Параметър № 203 - Серийен номер 3

Този параметър съдържа част от серийния номер на устройството.

Параметърът е само за четене и не може да бъде променян.
Параметърът е Разширен и може да бъде скрит под Разширената категория.

Размер на стойностите: 4 байта

Стойност по подразбиране: Специфична за устройството

Стойности и описания:

  • 0x00000000 - 0x7FFFFFFF

Z-Wave® Командни класове

Кликнете, за да видите класовете команди Z-Wave

  1. АСОЦИАЦИЯ_V2 [S0, S2]*

  2. АСОЦИАЦИЯ_ГРУПА_ИНФО_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. CONFIGURATION_V4 [S0, S2]*

  6. УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_V1 [S0, S2]*

  7. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

  8. ИНДИКАТОР_V3 [S0, S2]*

  9. ПРОИЗВОДИТЕЛ_СПЕЦИФИЧЕН_V2 [S0, S2]*

  10. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

  11. ИЗВЕСТИЕ_V8 [S0, S2]*

  12. POWERLEVEL_V1 [S0, S2]*

  13. SECURITY_V1

  14. SECURITY_2_V1

  15. SUPERVISION_V1

  16. ТРАНСПОРТНА_УСЛУГА_V2

  17. VERSION_V3 [S0, S2]*

  18. ZWAVEPLUS_INFO_V2

[S2]* Клас на команда S2 за сигурност

Z-Wave® Команден клас за известия

Кликнете, за да видите клас на команда за известия Z-Wave

Открито прегряване

Коментирайте

Открито прегряване

Име на типа известие Z-Wave

Аларма за топлина

Z-Wave Уведомление тип - Стойност

0x04

Z-Wave уведомление тип - Събитие

състояние

Z-Wave Уведомление Име

Открито прегряване

Z-Wave Уведомление Име - Стойност

0x02

Z-Wave Уведомление Име - Версия

V2

LED сигнализация

Проверете таблицата за LED сигнализация

Реакция на устройството - Изключете всички изходи и изпратете известие

да

Действие за възстановяване - цикъл на захранването

да

Действие за възстановяване - кратко натискане на бутона S

да

Действие за възстановяване - натиснете който и да е превключвател или бутон, свързан към който и да е терминал на SW (SW, SW1, SW2, …)

да

Z-Wave® асоциации

Кликнете, за да видите Z-Wave асоциациите

Асоциациите се използват за директна комуникация между устройството и други устройства в мрежата ви Z-Wave, без необходимост от шлюз Z-Wave.

Максималният брой свързани устройства на група е 9. Тази стойност е фиксирана и не може да бъде конфигурирана.
Всяка асоциационна група поддържа асоциацията на до 9 устройства (възли). За да се избегнат забавяния в мрежата, препоръчваме да се ограничи броят на асоциираните устройства до не повече от 5 на група. "Група за жизненоважни функции" е запазена изключително за шлюз и следователно само 1 възел може да бъде назначен.

Коренно устройство

Ассоциационна група 1 – Групата Lifeline докладва статуса на устройството и позволява назначаването само на едно устройство (Gateway по подразбиране), разрешен е само 1 възел. Поддържа следните класове команди:

  • ИНДИКАТОР_ДОКЛАД : Статус на LED

  • УСТРОЙСТВО_НУЛИРАНЕ_ЛОКАЛНО_ИЗВЕСТИЕ : задействано по искане

  • SWITCH_BINARY_REPORT : отчет за промяна на статуса за изход O (O1)

  • ИЗВЕСТИЕ_ОТЧЕТ : задействано при прегряване

Група асоциации 2
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва основен клас команди).
Предизвикано от SW (SW1). Устройството изпраща в зависимост от състоянието на SW (SW1) (ключ или бутон) командата BASIC_SET ON или BASIC_SET OFF на свързаното устройство. Тази команда се отразява на изхода на свързаното устройство. Поддържа следните класове команди:

  • BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 3
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW (SW1) (използва клас на команда Switch Multilevel). Активира се от SW (SW1).

Препоръчва се да се използват бутони за това асоцииране. Поддържа следните класове команди:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Асоциативна група 4
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминал SW2 (използва основен клас команди).
Предизвикано от SW2. Поддържа следните класове команди:

  • BASIC_SET : задайте състояние Включено / Изключено на свързаното устройство

Асоциативна група 5
Разрешени възли: 9
Той е назначен на превключвателя, свързан към терминала SW2 (използва клас на команда Switch Multilevel). Активира се от SW2.

Препоръчва се да се използват бутони за това асоцииране. Поддържа следните класове команди:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : инициира преход към ново ниво (увеличаване или намаляване на интензивността на светлината в случай на диммер, или повдигане или спускане на щората, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : спиране на текущия преход (спиране на увеличаването или намаляването на интензивността на светлината в случай на димер, или спиране на движението на щората нагоре или надолу, …)

Z-Wave® Важно предупреждение

Z-Wave® безжичната комуникация не винаги може да бъде 100% надеждна. Това устройство не трябва да се използва в ситуации, в които животът и/или ценностите зависят единствено от неговото функциониране. Ако устройството не бъде разпознато от вашия шлюз или изглежда неправилно, може да се наложи да промените типа на устройството ръчно и да се уверите, че вашият шлюз поддържа Z-Wave Plus™ многостепенни устройства.

Отстраняване на неизправности

За отстраняване на проблеми, моля, посетете нашия портал за поддръжка: Поддръжка

Съвместимост

Вмъкнете откъс

Wave Pro 1

функции - отчети

Шлюз

Вкл./Изкл

SW Вкл./Изкл

Бележки

Домашен асистент

(отметка)

(отметка)

Fibaro HC 3 / Z-Wave двигател 3

(отметка)

(отметка)

Домашен

(отметка)

(отметка)

Homee Cube Gen 7

(отметка)

(отметка)

Homee Cube Gen 5

(отметка)

❌

1*

Умни неща

(отметка)

(отметка)

с драйвера Shelly Wave edge

Jeedom

TBD

TBD

Хубитат

TBD

TBD

Бележки

1* Изходната промяна на състоянието обаче, съответното състояние на потребителския интерфейс не успява да отрази актуализациите.

​

Вмъкнете откъс

Легенда

Символ

състояние

(отметка)

Работещи/възможни

❌

Не работи / Не е възможно

П

частично

N/T

Не е тестван

TBD

Да се направи

​

Вмъкнете откъс

функция

Смисъл

Вкл./Изкл

тествах дали устройството реагира на командата On/Off на приложението

SW Вкл./Изкл

тествах дали устройството докладва промени в Включено/Изключено чрез софтуерно въвеждане

ватове

тестирано дали ватите са докладвани (непоканено)

kWh

тестирано дали kWh се отчитат (непоканено)

Нагоре/Надолу

тествах дали устройството реагира на командата Up/Down в приложението

SW нагоре/надолу

тествах дали устройството докладва промени в статус Up/Down чрез SW вход

Летви

тествах дали ламелите реагират на командата на приложението

SW ламели

тествах дали ламелите отчитат промените, направени от SW

​

Ръководства за портали

Можете да намерите полезни ръководства за шлюзове в Z-Wave Базата знания на Shelly.

Съответствие

'Wave Pro 1 многоезично ЕС удостоверение за съответствие.pdf'

Wave Pro 1 UK PSTI Декларация за съответствие.pdf

Печатно ръководство за потребителя

Wave_Pro1_US_user_guide_V1_print.pdf
