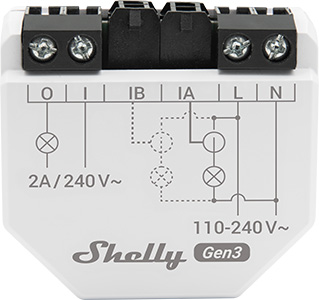

Shelly EM Gen3 (Устройството) е малък смарт енергиен измервател, който използва до 2 токови трансформатора (безконтактно измерване), което позволява измерване на консумацията на електрически уреди и докладване на мобилен телефон, таблет, компютър или система за домашна автоматизация. Може да работи самостоятелно в локална Wi-Fi мрежа или може да се управлява и чрез облачни услуги за домашна автоматизация. Устройството разполага с вътрешно хранилище за данни, което позволява по-късно извличане. Устройството има един сух контакт за управление на външни натоварвания.
Shelly EM Gen3 може да бъде достъпен, контролиран и наблюдаван дистанционно от всяко място, където Потребителят има интернет свързаност, стига устройството да е свързано към Wi-Fi точка за достъп и Интернет.
Shelly EM Gen3 може да бъде монтиран в стандартни електрически кутии за стена, до електрически уреди, контакти или на други места с ограничено пространство за инсталиране.
Shelly EM Gen3 разполага с вграден уеб интерфейс, който може да се използва за наблюдение, конфигуриране и управление на устройството.
Основни характеристики
Компактен форм фактор
Еднофазно, двуканално измерване
Свързване на токов трансформатор
Сух контакт реле за управление на контактори
Часовник в реално време
Данните се съхраняват на устройството за до 10 дни с минути записи.
Случаи на употреба
Наблюдение на консумацията на енергия: Наблюдавайте консумацията на енергия на свързаните устройства в реално време. Тази информация може да бъде ценна за разбиране на моделите на енергийна употреба и вземане на информирани решения за намаляване на консумацията.
Оптимизация на енергийната ефективност: Идентифицирайте модели на потребление на електрическа енергия и оптимизирайте използването на електричество.
Проверка на здравето на уредите: Следете потреблението на енергия на отделните уреди, за да оцените тяхното здраве и производителност с течение на времето. Неочаквани скокове или промени в потреблението на енергия могат да показват проблеми с уреда.
Управление на разходите: С познанията за консумацията на енергия можете да оцените разходите за работа на конкретни устройства и да управлявате електрическите си разходи по-ефективно.
Пространствено-ефективно преустройство: Интегрирайте устройството в стандартни електрически кутии, зад контакти, ключове за осветление или на други места с ограничено пространство.
Отдалечен мониторинг: Shelly EM Gen3 поддържа публикуване на данни в облака на Shelly или в други облачни системи за събиране и съхранение на данни. Това ви позволява да наблюдавате консумацията на енергия, дори когато сте далеч от дома.
Локално наблюдение: Както и останалата част от линията устройства Shelly Wi-Fi, Shelly EM Gen3 позволява само локално наблюдение и автоматизации. Достъп до съхранените записи за консумация на енергия директно от интерфейса на устройството. Автоматизирайте локално с правила, основани на моментната консумация на енергия или енергийния потребител за определен период от време.
Основни приложения
Жилищен
MDU (Многофамилни единици - апартаменти, кондоминиуми, хотели и др.)…
Лека търговия (малки офис сгради, малки търговски обекти/ресторанти/бензиностанции и др.)…
Индустриални (фабрики, електрически станции, пречиствателни станции, рафинерии и др.)…
Държавен/общински
Университет/колеж
земеделие
Оптимизирани вътрешни схеми
Свързаност
Wi-Fi
Bluetooth
протоколи
MQTT
HTTP
WebSocket
RPC
Функция за безопасност
Вътрешно измерване и отчитане на температурата
Поддържани типове натоварване
Резистивни (крушки с нажежаема жичка, отоплителни устройства)
Капацитивни (LED драйвери, кондензаторни банки, електронно оборудване, кондензатори за стартиране на мотори)
Натиснете и задръжте за 5 секунди, за да активирате точката за достъп на устройството и Bluetooth връзката.
Натиснете и задръжте за 10 секунди, за да възстановите фабричните настройки на устройството.
Изходи
LED (моноцветна) индикация
AP (Access Point) активиран и Wi-Fi деактивиран: 1 секунда НА / 1 секунда ИЗКЛ
С Wi-Fi, но не свързан с Wi-Fi мрежа: 1 секунда НА / 3 секунди ИЗКЛ
Свързан с Wi-Fi мрежа: Постоянно НА
Облакът е активиран, но не е свързан: 1 секунда НА /5 секунди ИЗКЛ
Свързано с Shelly Cloud: Постоянно НА
OTA (Обновление по въздуха): ½ сек НА / ½ секунда ИЗКЛ
Бутонът е натиснат и задържан за 5 секунди: ½ секунда НА / ½ секунда ИЗКЛ
Натискания на бутона и задържане за 10 секунди: ¼ секунда НА / ¼ секунда ИЗКЛ
Списъкът по-горе започва с началното състояние на устройството и най-ниския приоритет. Всяко следващо състояние отменя предишното.
Спецификации
Количество
Стойност
Физически
Размер (ВxШxД):
37x42x16 мм / 1.46x1.65x0.63 инча
Тегло:
EM Gen3 - 23 г / 0.81 оз
CT 50A - 50 г / 1.76 оз
Максимален въртящ момент на винтовите клеми:
0,4 Nm / 3,5 lbin
Сечение на проводника:
0.2 до 2.5 mm² / 24 до 14 AWG (плоски, усукани и с накрайници за обувки)
Дължина на облечения проводник:
6 до 7 мм / 0.24 до 0.28 инча
Монтаж:
Стена конзола, Електрически шкаф
Материал на корпуса:
Пластмаса
Цвят на черупката:
Бяло
Въглен сиво
Цвят на съединителите:
черен
Екологични
Работна температура на околната среда:
-20 °C до 40 °C / -5 °F до 105 °F
Влажност:
30 % до 70 % RH
Макс. надморска височина:
2000 м / 6562 фута
Електрически
Захранване:
110 - 240 V~ 50/60 Hz
Консумация на енергия:
< 1,2 W
Неутрално не е необходимо:
да или не
Външна защита:
2 A, трипова характеристика B или C, 6 kA прекъсваща способност, Клас 3 с ограничение на енергията
Рейтинги на изходните вериги
Макс. превключващо напрежение:
240 V~
Макс. превключващ ток:
2 A/240 V~
Сензори, измервателни уреди
Волтметър (AC):
110-240 V~ 50/60 Hz
Точност на волтметъра:
±2%
Амперметър (AC):
0 - 80A
Точност на амперметъра:
±2 % (2 - 50 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
Съвместими токови трансформатори:
CT 50A (включен в пакета)
CT 80A
Енергийни и мощностни измерватели:
Активна и явна мощност
Активна и явна енергия
Фактор на мощността
Фундаментална активна и фундаментална реактивна енергия
Минимално натоварване за калибриране между канали:
500 W
Праг без натоварване:
30 VA на канал
Съхранение на измервателни данни:
Най-малко 10 дни с резолюция на данните от 1 минута
Експорт на данни:
CSV за записаните стойности на PQ
Експорт в JSON формат чрез RPC
Вътрешен температурен сензор:
да
Радио
Wi-Fi
Протокол:
802.11 b/g/n
RF лента:
2412 - 2472 МHz
Макс. RF мощност:
< 20 dBm
Обхват:
До 30 м / 100 фута на закрито и 50 м / 160 фута на открито (Зависи от местните условия)
Bluetooth
Протокол:
4.2
RF лента:
2402 - 2480 MHz
Макс. RF мощност:
< 4 dBm
Обхват:
До 10 м / 33 фута на закрито и 30 м / 100 фута на открито (Зависи от местните условия)
Микроконтролерна единица
процесор:
ESP-Shelly-C38F
Светкавица:
8 MB
Възможности на фърмуера
Графици:
да
Уебхукове (URL действия):
20 с 5 URL адреса на кука
Скриптиране:
да
MQTT:
да
Шифроване:
Да (Транспортно ниво)
Удостоверяване:
Да (Приложение и транспортно ниво)

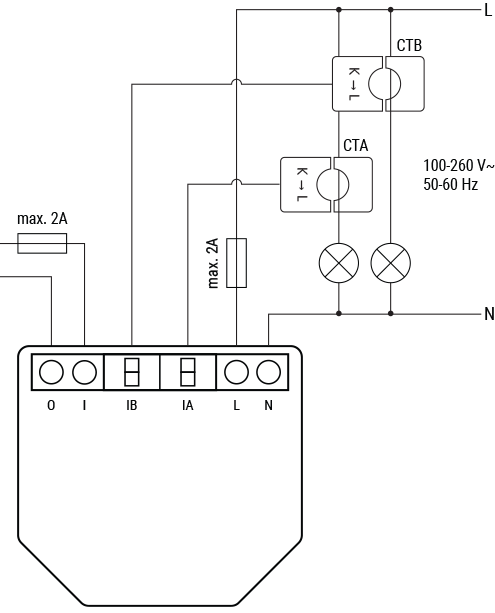

Основни схеми на окабеляване
Легенда
Терминали
Проводници
О
Изходен терминал на натоварващата верига
Л
Жив (110-240 V) проводник
аз
Входен терминал на натоварващата верига
н
Неутрален проводник
IA
Вход на трансформатор на първи канал
Текущи трансформатори
IB
Вход на вторичен канал трансформатор на ток
CTA
Първи канал токов трансформатор
Л
Жив (110-240 V) терминал
CTB
Вторичен канален токов трансформатор
н
Неутрална клема
Отстраняване на неизправности
Проверете правилната инсталация на CT:
Ако на измерената верига се получат отрицателни показания, които не се очакват, проверете правилната инсталация на CT (K->L).
Уверете се, че устройството е правилно захранено:
Проверете захранващите кабели, контакти и всички индикатори за захранване на устройството.
Проверете връзките:
Проверете дали всички връзки, включително кабели и проводници, са здраво свързани и правилно поставени. Хлабавите връзки могат да доведат до проблеми с функционалността.
Преглед на настройките на устройството:
Ако е приложимо, проверете и прегледайте настройките на устройството. Уверете се, че конфигурациите са правилни и съответстват на предвидената ви употреба.
Актуализиране на фърмуер/софтуер:
Проверете дали има налични актуализации на фърмуера или софтуера за устройството. Поддържането на устройството актуално може да реши известни проблеми и да подобри производителността.
Рестартиране или рестартиране:
Понякога простото рестартиране може да реши временни проблеми. Изключете устройството, изчакайте няколко секунди и след това го включете отново.
Проверете мрежовата връзка:
Ако устройството е свързано към мрежа, уверете се, че настройките на мрежата са правилни. Тествайте мрежовото свързване и обмислете рестартиране на рутери или суичове, ако е необходимо.
Проверка на физическите компоненти:
Физически проверете устройството за признаци на повреда, прегряване или необичайно поведение.
Проверете съвместимостта:
Уверете се, че устройството е съвместимо с другите компоненти в системата ви, включително хардуер и софтуер. Проблемите с несъвместимост могат да доведат до неизправности.
Наблюдавайте екологичните фактори:
Вземете предвид екологичните фактори като температура и влажност.
Проверка на качеството на захранването:
Лошото качество на електрическата енергия, включително напреженови скокове или колебания, може да повлияе на производителността на устройствата. Помислете за използване на защитно устройство от пренапрежение или регулатор на напрежението, ако е необходимо.
*Това са общи стъпки за отстраняване на проблеми и конкретните стъпки могат да варират в зависимост от типа устройство или проблем, с който се сблъсквате. Ако проблемът продължава и не можете да го разрешите, помислете за свързване с нашата техническа клиентска поддръжка.
